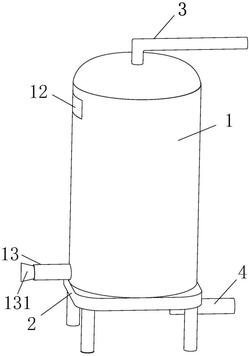

1.一种多介质过滤器,其特征在于:包括主体(1)、进水管(3)、支撑架(2)和出水管(4);
所述主体(1)的底部固定连接有支撑架(2);所述主体(1)的顶部固定连接有L形设计的进水管(3),且进水管(3)连通于主体(1)内空间;
所述进水管(3)连通主体(1)内空间一端转动连接有转动套(31),且进水管(3)连通转动套(31)内空间;所述转动套(31)的侧面固定连接有均匀设置的扇叶(32);所述扇叶(32)内部开均设有空腔(34),且空腔(34)连通于转动套(31)内空间设计;所述扇叶(32)的侧面开设有均匀设置的分流孔(33);所述分流孔(33)连通于空腔(34)内空间设计;所述主体(1)的内壁上固定连接有均匀分布的过滤层(6),且过滤层(6)位于扇叶(32)的下方;
所述主体(1)内壁上固定连接有支撑板(53),且支撑板(53)位于过滤层(6)的上方;所述支撑板(53)中部上表面固定卡接有集尘盒(54);所述集尘盒(54)呈漏斗形设计,且集尘盒(54)位于转动套(31)的正下方;所述集尘盒(54)底部开设有均匀设置的第二圆孔(55);
所述集尘盒(54)中部固定连接有手柄(56);所述主体(1)的侧壁上开设有清洁孔;所述清洁孔处密封铰动连接有密封板(12);所述主体(1)的底部固定连接有出水管(4),且出水管(4)呈L形设计;
所述主体(1)内壁上滑动连接有浮动板(5),且浮动板(5)位于扇叶(32)的下方;所述浮动板(5)表面开设有均匀设置的第一圆孔(51);所述浮动板(5)的中部开设有环形孔(52),且环形孔(52)与集尘盒(54)对应匹配设计;所述环形孔(52)的直径大于集尘盒(54)的底部直径,且等于集尘盒(54)顶部的直径;所述浮动板(5)的上表面固定连接有环形设计的第一刮板(57);所述第一刮板(57)外侧紧贴主体(1)内壁表面;所述浮动板(5)的下表面固定连接有第二刮板(58),且第一刮板(57)与第二刮板(58)对称设计;
所述主体(1)的侧壁中开设有均匀设置的绳槽;所述绳槽内密封滑动连接有拉绳(59);
所述拉绳(59)的顶端固定连接于浮动板(5)的上方;所述拉绳(59)的底端固定连接有过滤板(7),且过滤板(7)的重量小于浮动板(5)的浮力;所述过滤板(7)位于过滤层(6)的下方;
所述过滤板(7)表面开设有均匀布置的过滤孔(72),且过滤孔(72)的直径小于最下层过滤层(6)的开孔直径;所述过滤板(7)上表面固定连接有第三刮板(73);所述过滤板(7)的下表面固定连接有第四刮板(74);
所述出水管(4)内密封滑动连接伸缩杆(41);所述伸缩杆(41)顶部侧面开设有均匀设置的进水孔;所述伸缩杆(41)的顶端固定连接有浮球(42);
所述主体(1)底部的内壁上滑动连接有过滤网(8),且过滤网(8)位于过滤板(7)的下方浮球(42)的上方;所述主体(1)底部的侧壁中固定连接有出尘管(13),且出尘管(13)连通于主体(1)底部的内空间;所述出尘管(13)远离主体(1)一端连接有橡胶塞(131)。
2.一种多介质过滤器过滤方法,其特征在于:所述过滤方法适用于上述权利要求1所述的一种多介质过滤器,所述过滤方法包括第一步将进水管(3)与未过滤的水源连通;然后将出水管(4)与指定放置的区域连通;所述过滤器过滤后的水源沿出水管(4)流入指定位置;
所述过滤器停止使用时拔掉橡胶塞(131),过滤器内部的杂质顺延出尘管(13)流出。
