专利号: 2022100256192
申请人: 黄国忠
专利类型:发明专利
专利状态:授权未缴费
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

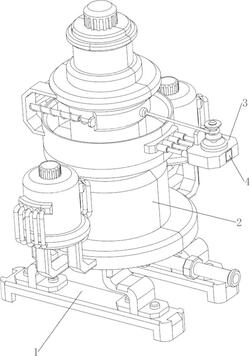

1.一种血液科废水初步处理设备,其特征在于,包括有:支撑座(1),支撑座(1)的数量为两个;

腔体(2),两个支撑座(1)顶部之间连接有腔体(2);

第一支撑架(3),腔体(2)上设有第一支撑架(3);

刮板(51),腔体(2)上部内侧滑动式设有刮板(51);

定量机构(6),腔体(2)内侧设有定量机构(6);

破坏机构(7),腔体(2)内侧设有破坏机构(7),破坏机构(7)与定量机构(6)连接;

破碎刀具(5),破坏机构(7)上设有三个破碎刀具(5);

去活机构(8),腔体(2)下部设有去活机构(8);

下料机构(9),腔体(2)底部设有下料机构(9);

定量机构(6)包括有:

第二支撑架(61),腔体(2)内部上侧设有第二支撑架(61);

第一电动推杆(62),第二支撑架(61)顶部设有第一电动推杆(62);

挡料板(63),第一电动推杆(62)的伸缩杆顶部设有挡料板(63),挡料板(63)与腔体(2)配合;

液位传感器(64),腔体(2)内部设有液位传感器(64);

破坏机构(7)包括有:

第三支撑架(71),腔体(2)上设有第三支撑架(71);

第一减速电机(72),第三支撑架(71)上安装有第一减速电机(72);

第一转轴(73),第一减速电机(72)的输出轴上设有第一转轴(73),第一转轴(73)与三个破碎刀具(5)连接;

压块(74),挡料板(63)上设有压块(74);

压力传感器(75),腔体(2)内部设有压力传感器(75),压力传感器(75)与压块(74)配合;

去活机构(8)包括有:

第四支撑架(81),腔体(2)上设有两根第四支撑架(81);

气罐(82),两根第四支撑架(81)顶部均设有气罐(82);

导气管(83),两个气罐(82)底部之间连接有导气管(83),导气管(83)与腔体(2)连接;

气泵(84),导气管(83)上设有两个气泵(84);

喷气口(85),导气管(83)顶部设有十四个喷气口(85);

还包括有顶起机构(10),顶起机构(10)包括有:第二电动推杆(101),第三支撑架(71)上设有第二电动推杆(101);

第一伸缩杆(103),第三支撑架(71)顶部设有四根第一伸缩杆(103);

筛板(102),四根第一伸缩杆(103)顶部之间连接有筛板(102),筛板(102)与腔体(2)滑动式连接,筛板(102)与第二电动推杆(101)的伸缩杆和刮板(51)配合;

第一弹簧(104),四根第一伸缩杆(103)上均绕有第一弹簧(104),第一弹簧(104)连接在筛板(102)与第三支撑架(71)之间;

还包括有刮动机构(11),刮动机构(11)包括有:第五支撑架(111),腔体(2)上设有第五支撑架(111);

第二伸缩杆(112),第五支撑架(111)与刮板(51)之间连接有两根第二伸缩杆(112);

第二弹簧(113),两根第二伸缩杆(112)上均绕有第二弹簧(113),第二弹簧(113)连接在第五支撑架(111)与刮板(51)之间;

第二减速电机(114),第一支撑架(3)顶部安装有第二减速电机(114);

第二转轴(115),第二减速电机(114)的输出轴上设有第二转轴(115);

绕线轮(116),第二转轴(115)上设有绕线轮(116);

拉绳(117),绕线轮(116)上绕有拉绳(117),拉绳(117)与刮板(51)连接;

第一距离传感器(118),第三支撑架(71)顶部设有第一距离传感器(118);

第二距离传感器(119),第一支撑架(3)上设有第二距离传感器(119)。

2.根据权利要求1所述的一种血液科废水初步处理设备,其特征在于,下料机构(9)包括有:出液管(91),腔体(2)底侧中部设有出液管(91);

电磁阀(92),出液管(91)上设有电磁阀(92);

水流量传感器(93),出液管(91)上设有水流量传感器(93)。

3.根据权利要求2所述的一种血液科废水初步处理设备,其特征在于,还包括有控制箱(4),第一支撑架(3)上设有控制箱(4),控制箱(4)内安装有开关电源、控制模块和电源模块,开关电源为血液科废水初步处理设备供电,开关电源的输出端与电源模块通过电性连接,电源模块上通过线路连接有电源总开关,控制模块和电源模块通过电性连接;控制模块上连接有DS1302时钟电路和24C02电路;第一距离传感器(118)和第二距离传感器(119)均与控制模块通过电性连接,压力传感器(75)、水流量传感器(93)和液位传感器(64)均与控制模块通过电性连接,第一电动推杆(62)和第二电动推杆(101)均与控制模块通过继电器控制模块连接,第一减速电机(72)与控制模块通过继电器控制模块连接,第二减速电机(114)与控制模块通过直流电机正反转模块连接,电磁阀(92)与控制模块通过继电器控制模块连接,气泵(84)与控制模块通过继电器控制模块连接。
