专利号: 2018218986521
申请人: 许晓丽
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

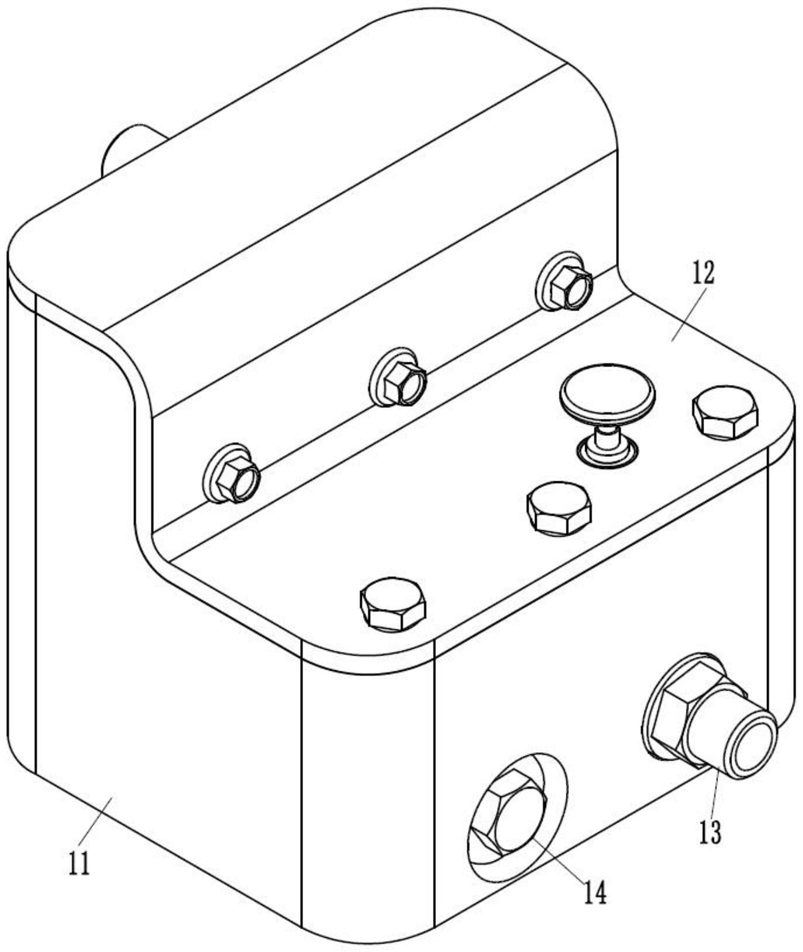

1.一种初级污水处理箱,包括箱体(11),其特征在于:所述箱体(11)成型有上侧开口的过滤腔(111),过滤腔(111)的上侧设有与箱体(11)密封固定连接的箱盖(12),所述箱体(11)的右侧壁的下端成型有与过滤腔(111)相通的进水孔(112)和排污孔(113),所述进水孔(112)密封连接有进水管(13),排污孔(113)螺接有螺塞(14),所述箱体(11)的左侧壁的上端成型有与过滤腔(111)相通的出水孔(114),出水孔(114)连接有出水管(15),所述过滤腔(111)的左侧内壁上固定有横板(16),横板(16)的前侧壁和后侧壁分别压靠在过滤腔(111)的内壁上,所述横板(16)的右端成型有多排上下贯穿的通孔(161),通孔(161)内套接有挡杆(17),挡杆(17)穿过通孔(161)的下伸出端压靠在升降板(18)的上底面上,升降板(18)的右侧壁、前侧壁和后侧壁分别压靠在过滤腔(111)的内壁上,升降板(18)设有驱使其上下移动的调节机构(3),所述挡杆(17)穿过通孔(161)的上伸出端固定在浮动板(19)上,浮动板(19)上固定有多个前后设置的弹簧(20),弹簧(20)的上端压靠在箱盖(12)上;所述箱盖(12)和过滤腔(111)的内壁之间固设有过滤网(22),过滤网(22)位于横板(16)的上方。

2.根据权利要求1所述的一种初级污水处理箱,其特征在于:所述箱体(11)的右侧壁上成型有两个行设置的与过滤腔(111)相通的滑槽(115),所述调节机构(3)包括分别插套在两个滑槽(115)内的两个滑块(31),两个滑块(31)的下端分别固定在升降板(18)的前端和后端,其中一个滑块(31)螺接在调节螺杆(32)的下端螺纹段上,调节螺杆(32)的上端光杆通过密封轴(33)铰接在箱盖(12)上,调节螺杆(32)穿过箱盖(12)的上伸出端固定有调节手轮(34)。

3.根据权利要求1所述的一种初级污水处理箱,其特征在于:所述升降板(18)的外壁上成型有密封槽,密封槽内套接有密封圈(21),密封圈(21)的右侧壁、前侧壁和后侧壁压靠在过滤腔(111)的内壁上。

4.根据权利要求1所述的一种初级污水处理箱,其特征在于:所述箱盖(12)呈“Z”字型,所述箱体(11)的上端成型有呈“Z”字型的端面,所述箱体(11)的“Z”字型的端面上成型有环槽(116),环槽(116)内设有环形密封带(23),环形密封带(23)夹持在箱体(11)和箱盖(12)之间。

5.根据权利要求1所述的一种初级污水处理箱,其特征在于:所述过滤腔(111)的下底面成型有左高右低的斜面(1111)。

6.根据权利要求1所述的一种初级污水处理箱,其特征在于:横板(16)上的每排通孔(161)与其相邻的一排通孔(161)错开设置。
