专利号: 2021230785213
申请人: 杭州萧山南阳造纸有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-05-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种清洁化高得率制浆装置,包括工作箱(1),其特征在于:所述工作箱(1)的顶部中间固定设置有电机(2),所述电机(2)的输出端贯穿工作箱(1)的顶部固定连接有转轴柱(3),所述转轴柱(3)的左右两侧从上到下均匀固定连接有若干搅拌杆组件(6);

所述搅拌杆组件(6)包括U型搅拌杆(61),所述U型搅拌杆(61)的前端上下部均固定设置有第一直刀片(62),所述U型搅拌杆(61)的后端上下部均固定设置有第二直刀片(63),两个所述第一直刀片(62)的前端均固定连接有若干第一半弧刀片(64),两个所述第二直刀片(63)的后端均固定连接有若干第二半弧刀片(65),所述工作箱(1)内腔的左右侧壁从上到下均匀固定连接有若干防结块杆组件(7),所述搅拌杆组件(6)的腔体结构与同一水平防结块杆组件(7)的外形相适配;

所述防结块杆组件(7)包括承载杆(71),所述承载杆(71)的内部均匀贯穿连接有若干清堵柱(72),所述清堵柱(72)的前后端均固定连接有第一刀片头(73),所述清堵柱(72)的前后端均固定连接有第二刀片头(74),所述工作箱(1)的顶部左右两侧均固定设置有投料斗(8),所述工作箱(1)的内腔顶部均匀固定连接有四个弹簧(9),左部两个所述弹簧(9)的底部之间与右部两个弹簧(9)的底部之间均固定连接有滤网(10)。

2.根据权利要求1所述的一种清洁化高得率制浆装置,其特征在于:所述转轴柱(3)的底部转动连接在工作箱(1)的内腔底部,所述转轴柱(3)的内部为中空状态,所述转轴柱(3)的左右两侧均匀固定设置有若干喷水端(4)。

3.根据权利要求1所述的一种清洁化高得率制浆装置,其特征在于:所述工作箱(1)的底部固定设置有与转轴柱(3)内部相连通的注水管(5),所述第一直刀片(62)与第二直刀片(63)相同。

4.根据权利要求1所述的一种清洁化高得率制浆装置,其特征在于:上下部所述第一半弧刀片(64)呈对称状态,上下部所述第二半弧刀片(65)呈对称状态,所述第一半弧刀片(64)与第二半弧刀片(65)相同,所述第一刀片头(73)与第二刀片头(74)呈交叉状态。

5.根据权利要求1所述的一种清洁化高得率制浆装置,其特征在于:两个所述滤网(10)分别位于对应投料斗(8)的下方,所述滤网(10)呈半弧形状,所述工作箱(1)的底部左右两侧均固定设置有出料阀(11)。

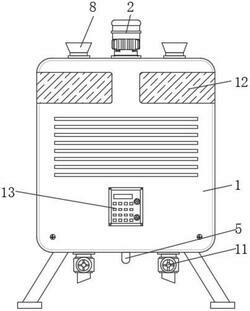

6.根据权利要求1所述的一种清洁化高得率制浆装置,其特征在于:所述工作箱(1)前端的上部左右两侧均固定设置有透视窗(12),所述工作箱(1)的前端下部固定设置有智能面板(13)。
