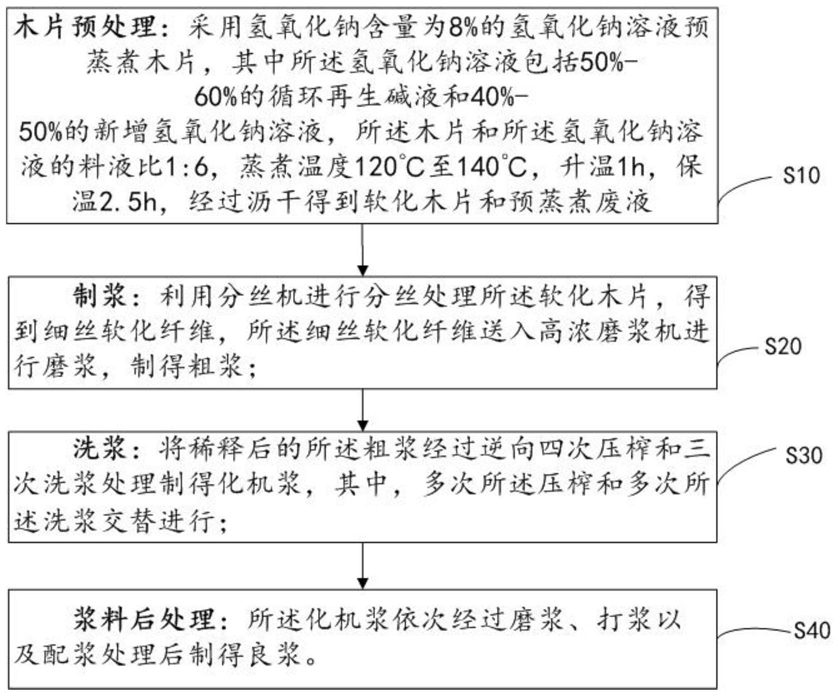

1.一种高得率化学机械浆的制浆方法，其特征在于，包括以下步骤：木片预处理：采用氢氧化钠含量为8％的氢氧化钠溶液预蒸煮木片，其中所述氢氧化钠溶液包括50％-60％的循环再生碱液和40％-50％的新增氢氧化钠溶液，所述木片和所述氢氧化钠溶液的料液比1:6，蒸煮温度120℃至140℃，升温1h，保温2.5h，经过沥干得到软化木片和预蒸煮废液；

制浆：利用分丝机进行分丝处理所述软化木片，得到细丝软化纤维，所述细丝软化纤维送入高浓磨浆机进行磨浆，制得粗浆；

洗浆：将稀释后的所述粗浆经过逆向四次压榨和三次洗浆处理制得化机浆，其中，多次所述压榨和多次所述洗浆交替进行；

浆料后处理：所述化机浆依次经过磨浆、打浆以及配浆处理后制得良浆。

2.如权利要求1所述的高得率化学机械浆的制浆方法，其特征在于，在所述压榨的步骤中，所述压榨的次数为四次，所述洗浆的次数为三次；

即将稀释后的所述粗浆经过逆向四次压榨三次洗浆处理。

3.如权利要求2所述的高得率化学机械浆的制浆方法，其特征在于，在所述压榨的步骤中，稀释后的所述粗浆经所述压榨处理后得压榨废水和压榨纸浆，采用所述压榨废水和清水混合，用以对所述压榨纸浆进行所述洗浆处理。

4.如权利要求1所述的高得率化学机械浆的制浆方法，其特征在于，在所述浆液后处理的步骤中，包括：采用中浓磨浆机对所述化机浆进行所述磨浆处理，以使所述化机浆的浓度范围值为

18％-22％；

采用双盘磨浆机对所述化机浆进行所述打浆处理，以使所述化机浆的打浆度为25°SR-

40°SR。

5.如权利要求2所述高得率化学机械浆的制浆方法，其特征在于，所述木片预处理的步骤还包括：将预蒸煮废液和一次压榨产生的废液混合，得到混合废液，向所述混合废液中加入氧化钙反应，得到木质素钙沉淀和所述循环再生碱液。

6.如权利要求5所述的高得率化学机械浆的制浆方法，其特征在于，所述循环再生碱液的化学含氧量为2.0×104mg/L至2.2×104mg/L。
