专利号: 202122644287X
申请人: 临安学军葡萄园
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

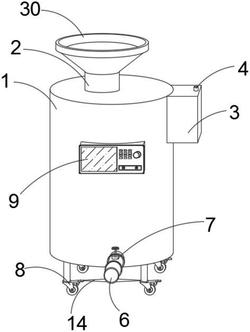

1.一种春香柑橘种植用补肥装置,其特征在于,包括箱体(1)、进料管(2)、水箱(3)、进水管(4)、导流管(5)、出水管(6)、电动阀门(7)、锁止万向轮(8)、切割机构、破碎机构和搅拌机构,所述进料管(2)固定安装在箱体(1)的顶部,所述水箱(3)与箱体(1)的外壁固定连接,所述进水管(4)固定安装在水箱(3)的顶部,所述导流管(5)与箱体(1)的内壁固定连接,所述导流管(5)的一端延伸至水箱(3)的内部,所述出水管(6)与箱体(1)的外壁固定连接,所述电动阀门(7)固定安装在出水管(6)的中部,所述锁止万向轮(8)安装在箱体(1)的底部,所述锁止万向轮(8)的数量为四个;

所述切割机构包括控制面板(9)、防护壳(10)、电机A(11)、转轴(12)、刀座(13)和刀片(14),所述控制面板(9)与箱体(1)的外壁固定连接,所述电动阀门(7)与控制面板(9)电性连接,所述防护壳(10)固定安装在箱体(1)底部的中心处,所述电机A(11)固定安装在防护壳(10)的内部,所述转轴(12)与电机A(11)的驱动端固定连接,所述刀座(13)与转轴(12)远离电机A(11)的一端固定连接,所述刀片(14)与刀座(13)的外壁固定连接,所述刀片(14)的数量为两个;

所述破碎机构包括电动伸缩杆(15)、滑板(16)、压缩弹簧(17)、抵触板(18)、阻隔板(19)和通槽(20),所述电动伸缩杆(15)与箱体(1)的内壁固定连接,所述控制面板(9)与电动伸缩杆(15)电性连接,所述滑板(16)与电动伸缩杆(15)的伸缩端固定连接,所述压缩弹簧(17)与箱体(1)的内壁固定连接,所述压缩弹簧(17)的数量为多个,所述抵触板(18)与压缩弹簧(17)远离箱体(1)的一端固定连接,所述阻隔板(19)与箱体(1)的内壁固定连接,所述滑板(16)和抵触板(18)滑动连接在箱体(1)的内顶壁和阻隔板(19)的顶部之间,所述通槽(20)贯穿开设在阻隔板(19)的底部;

所述搅拌机构包括电机B(21)、搅拌杆(22)和搅拌叶(23),所述电机B(21)固定安装在箱体(1)的内部,所述控制面板(9)与电机B(21)电性连接,所述搅拌杆(22)与电机B(21)的驱动端固定连接,所述搅拌叶(23)与搅拌杆(22)的外壁固定连接,所述搅拌叶(23)的数量为三个。

2.根据权利要求1所述的一种春香柑橘种植用补肥装置,其特征在于,三个所述搅拌叶(23)的两端均固定安装有刮杆(24),所述刮杆(24)与箱体(1)的内壁相贴合。

3.根据权利要求1所述的一种春香柑橘种植用补肥装置,其特征在于,所述水箱(3)的内底壁固定安装有水泵(26),所述控制面板(9)与水泵(26)电性连接,所述水泵(26)的出水端与导流管(5)的一端固定连接,所述导流管(5)的另一端固定安装有喷头(25)。

4.根据权利要求1所述的一种春香柑橘种植用补肥装置,其特征在于,所述箱体(1)的内壁固定安装有安装座A(27),所述电机B(21)固定安装在安装座A(27)的一侧,所述防护壳(10)的内壁固定安装有安装座B(32),所述电机A(11)固定安装在安装座B(32)的一侧。

5.根据权利要求1所述的一种春香柑橘种植用补肥装置,其特征在于,所述抵触板(18)的一侧固定安装有相互对称的两个导向杆(28),所述滑板(16)与导向杆(28)滑动连接。

6.根据权利要求1所述的一种春香柑橘种植用补肥装置,其特征在于,所述滑板(16)的一侧固定安装有挡板(29),所述挡板(29)与箱体(1)的内顶壁相抵触。

7.根据权利要求1所述的一种春香柑橘种植用补肥装置,其特征在于,所述进料管(2)的顶部固定安装有漏斗(30)。

8.根据权利要求1所述的一种春香柑橘种植用补肥装置,其特征在于,所述滑板(16)的底部嵌设有滚珠(31),所述滚珠(31)与阻隔板(19)的顶部相抵触。
