专利号: 2021217326901
申请人: 新疆庞源机械工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-12-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

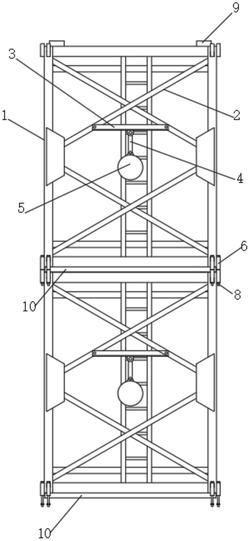

1.一种塔式起重机的标准节,包括架体(1),其特征在于:所述架体(1)的四个侧壁焊接有加强杆(2),所述加强杆(2)上固定连接有支撑杆(3),所述支撑杆(3)的中部转动连接有连接杆(4),所述连接杆(4)的下端转动连接有配重球(5),所述架体(1)的侧壁端角处焊接有固定套(6),所述固定套(6)的内壁开设有通孔(7),所述通孔(7)的内壁设置有连接螺栓(8),所述架体(1)的顶部焊接有卡板(9),所述架体(1)的底部焊接有环形板(10)。

2.如权利要求1所述的一种塔式起重机的标准节,其特征在于:所述架体(1)的内壁焊接有斜杆(11),所述斜杆(11)上焊接有竖杆(12),所述竖杆(12)上焊接有攀登杆(13)。

3.如权利要求2所述的一种塔式起重机的标准节,其特征在于:所述斜杆(11)设置在所述架体(1)上下两侧,所述竖杆(12)为两个,分别设置在所述攀登杆(13)的两端,所述攀登杆(13)呈等间距设置在所述竖杆(12)的两端。

4.如权利要求1所述的一种塔式起重机的标准节,其特征在于:所述支撑杆(3)、所述连接杆(4)和所述配重球(5)为四个,组成的结构设置在架体(1)的四个侧壁上。

5.如权利要求1所述的一种塔式起重机的标准节,其特征在于:所述固定套(6)、所述通孔(7)和所述连接螺栓(8)的数量为十六个,组成的结构每四个为一组设置在所述架体(1)每个侧壁的四个端角处。

6.如权利要求1所述的一种塔式起重机的标准节,其特征在于:所述卡板(9)的形状为L型,所述卡板(9)的数量为四个,分别设置在所述架体(1)的顶部四个端角处,所述环形板(10)的形状为闭合的方形结构,所述环形板(10)的内壁尺寸与四个所述卡板(9)的外壁形成方形结构的尺寸相适配。
