专利号: 2021208886196
申请人: 攀枝花学院
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-04-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

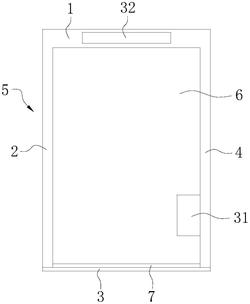

1.具有清洁功能的梳妆镜,包括由上边框(1)、左边框(2)、下边框(3)和右边框(4)首尾相连所形成的矩环形镜框(5),安装在镜框(5)内的成像镜(6),设置在成像镜(6)的镜面上、且两端分别与左边框(2)和右边框(4)滑动配合的清洁刷(7),驱动清洁刷(7)在上边框(1)与下边框(3)之间往复移动的第一驱动机构;

其特征在于,所述第一驱动机构包括第一卷线机构和第二卷线机构;

所述第一卷线机构包括安装在上边框(1)上的第一卷线轮(8),固定在上边框(1)上、且驱动第一卷线轮(8)转动的第一电机(9),安装在上边框(1)左端的第一导向轮(10),安装在上边框(1)右端的第二导向轮(11),固定在第一卷线轮(8)上的第一线绳(12);所述第一线绳(12)的一端绕过第一导向轮(10)后与清洁刷(7)的左端连接,所述第一线绳(12)的另一端绕过第二导向轮(11)后与清洁刷(7)的右端连接;

所述第二卷线机构包括安装在上边框(1)上的第二卷线轮(13),固定在上边框(1)上、且驱动第二卷线轮(13)转动的第二电机(14),安装在上边框(1)右端的第三导向轮(15)和第四导向轮(16),安装在下边框(3)右端的第五导向轮(17)和第六导向轮(18),安装在下边框(3)左端的第七导向轮(19),固定在第二卷线轮(13)上的第二线绳(20);所述第二线绳(20)的一端依次绕过第三导向轮(15)、第五导向轮(17)、第七导向轮(19)后与清洁刷(7)的左端连接,所述第二线绳(20)的另一端依次绕过第四导向轮(16)、第六导向轮(18)后与清洁刷(7)的右端连接。

2.根据权利要求1所述的具有清洁功能的梳妆镜,其特征在于,所述上边框(1)、左边框(2)、下边框(3)和右边框(4)均为空心管状结构。

3.根据权利要求2所述的具有清洁功能的梳妆镜,其特征在于,所述左边框(2)的壁上、且与清洁刷(7)的左端相应位置设置有沿左边框(2)的长度方向延伸的左滑槽(21),所述清洁刷(7)的左端穿过左滑槽(21)伸至左边框(2)的内腔中、并可沿左滑槽(21)移动;

所述右边框(4)的壁上、且与清洁刷(7)的右端相应位置设置有沿右边框(4)的长度方向延伸的右滑槽(22),所述清洁刷(7)的右端穿过右滑槽(22)伸至右边框(4)的内腔中、并可沿右滑槽(22)移动;

所述上边框(1)、左边框(2)、下边框(3)和右边框(4)的内腔相连通以形成环形的安装腔;所述第一卷线机构和第二卷线机构设置在所述安装腔内。

4.根据权利要求1、2或3所述的具有清洁功能的梳妆镜,其特征在于,所述清洁刷(7)包括两端分别与左边框(2)和右边框(4)滑动配合的活动横梁(23),以及设置在活动横梁(23)与成像镜(6)的镜面之间、且与活动横梁(23)固定连接的清洁条(24)。

5.根据权利要求1、2或3所述的具有清洁功能的梳妆镜,其特征在于,所述成像镜(6)包括安装在镜框(5)内的柔性贴镜板(25),以及粘贴在柔性贴镜板(25)上的镜面贴纸(26);所述镜面贴纸(26)的表面形成所述成像镜(6)的镜面。

6.根据权利要求5所述的具有清洁功能的梳妆镜,其特征在于,所述成像镜(6)的下端与所述下边框(3)固定连接;所述上边框(1)上、且与成像镜(6)的上端相应位置设置有安装槽(27);所述成像镜(6)的上端伸至所述安装槽(27)内。

7.根据权利要求6所述的具有清洁功能的梳妆镜,其特征在于,还包括控制成像镜(6)的上端向下移动的第二驱动机构。

8.根据权利要求7所述的具有清洁功能的梳妆镜,其特征在于,所述第二驱动机构包括舵机(28)和拉绳(29);所述舵机(28)设置在成像镜(6)的背面侧、且固定在上边框(1)的下方;所述拉绳(29)的一端与舵机(28)的摇臂连接,另一端与成像镜(6)的上端连接。

9.根据权利要求8所述的具有清洁功能的梳妆镜,其特征在于,所述成像镜(6)的上端固定有支撑横杆(30);所述拉绳(29)的端部与支撑横杆(30)连接。

10.根据权利要求8所述的具有清洁功能的梳妆镜,其特征在于,还包括安装在镜框(5)上的触控显示器(31)和音箱(32);所述第一电机(9)、第二电机(14)、舵机(28)和音箱(32)分别与触控显示器(31)连接。
