专利号: 202120608604X
申请人: 合肥科润智能科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

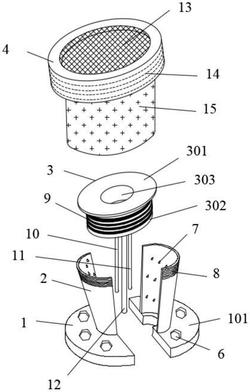

1.用于温度传感器的保护装置,其特征在于:包括安装座(1),所述安装座(1)由两个弧形件(101)构成,两个弧形件(101)拼合后中央留有通孔(102),两个弧形件(101)上表面的中央分别固定有半块安装筒(2),两个弧形件(101)拼合后所述安装筒(2)密封贴合,且所述安装筒(2)为上端开口的圆台结构,所述安装筒(2)上表面的直径大于下表面的直径,且所述安装筒(2)下表面的直径大于通孔(102)的直径,所述安装筒(2)内壁上设有若干组弹性限位件(7),任一组弹性限位件(7)处于同一水平面上,所述安装筒(2)外壁的上端设有外螺纹(8);两个弧形件(101)的下表面设有连接块(103),所述连接块(103)外侧环绕有固定环(5);

固定件(3),所述固定件(3)可拆卸地固定于安装筒(2)内,且所述固定件(3)由弹性限位件(7)进行固定,所述固定件(3)由限位板(301)以及固定于限位板(301)下方的容纳环(302)构成,所述限位板(301)的直径不小于容纳环(302)的直径,所述限位板(301)的中央开设有容纳槽(303),用于可拆卸地安装温度传感器,所述容纳槽(303)底设有贯穿的孔,用以通过温度传感器下方的电源及数据传输线(12);以及盖体(4),所述盖体(4)为下端开口的圆台结构,且所述盖体(4)上表面的直径大于下表面的直径,所述盖体(4)的内壁设有内螺纹(14),且所述内螺纹(14)与外螺纹(8)相匹配,所述盖体(4)的顶部设有透气网(13),所述盖体(4)内连接有弹性件(15)。

2.根据权利要求1所述用于温度传感器的保护装置,其特征在于:所述弹性限位件(7)为三角形结构。

3.根据权利要求2所述用于温度传感器的保护装置,其特征在于:所述弹性限位件(7)共设有三组。

4.根据权利要求1所述用于温度传感器的保护装置,其特征在于:所述固定环(5)由弹性固定件(501)和连接件(502)构成,所述弹性固定件(501)为带缺口的圆环,所述弹性固定件(501)缺口的两端分别固定有连接件(502),两个连接件(502)的中央均设有连接孔(503),用于插入螺钉以固定。

5.根据权利要求1所述用于温度传感器的保护装置,其特征在于:所述容纳槽(303)内设置螺纹以螺纹连接温度传感器。

6.根据权利要求1所述用于温度传感器的保护装置,其特征在于:所述容纳槽(303)与温度传感器卡合相接。

7.根据权利要求1所述用于温度传感器的保护装置,其特征在于:所述弧形件(101)上设有安装孔(6)。

8.根据权利要求1所述用于温度传感器的保护装置,其特征在于:所述弹性件(15)为海绵。

9.根据权利要求1所述用于温度传感器的保护装置,其特征在于:所述容纳环(302)的外壁上环绕有保温管(9),所述保温管(9)一端连接于进水管(10),所述保温管(9)的另一端连接于出水管(11)。

10.一种温度传感器系统,其特征在于:包括权利要求1至9任一权利要求所述的用于温度传感器的保护装置。
