专利号: 2021115239763
申请人: 王家宏
专利类型:发明专利
专利状态:授权未缴费
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-12-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

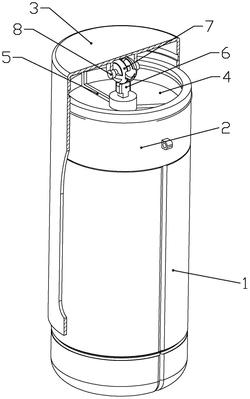

1.一种宠物喂食器,其特征在于:包括有储料瓶和密封套接在所述储料瓶外周上部的喂料滑套;所述储料瓶由多个分别用于盛放水和不同种粮的瓶体组成;所述储料瓶上端可拆卸连接有用于封闭各个所述瓶体的出料盖;所述出料盖上端成型有多个能够分别与对应的所述瓶体连通的连通口;所述喂料滑套外壁靠近一侧成型有用于喂食的喂食口;所述出料盖上端转动连接有转动轴纵向设置的能够密封各个所述连通口的选通盘;所述选通盘上端成型有贯穿所述选通盘的能够与各个所述连通口分别连通的出料口;所述出料盖外壁上端成型有限位槽;所述选通盘上端沿半径方向滑动连接有能够与所述限位槽卡接的定位条;所述选通盘上端纵向滑动连接有用于驱动所述定位条滑动的从动块;所述从动块上端成型有水平设置的柱形槽;

所述喂料滑套内顶端固定连接有能够与所述柱形槽内底端抵紧的水平设置的定位轴;

所述定位轴的轴线方向与所述喂食口开口方向垂直;所述喂料滑套轴向滑动能够驱动所述从动块运动,进而能够使得所述定位条不再与所述限位槽卡接;当所述定位条与所述限位槽卡接时,所述出料口不与所述连通口连通;当所述定位条不与所述限位槽卡接时,所述喂料滑套周向转动能够带动所述选通盘周向转动,继而能够使得所述出料口与任一所述连通口连通,对应的所述瓶体内的粮或水进入到所述喂料滑套中。

2.如权利要求1所述的一种宠物喂食器,其特征在于:所述定位轴外周转动连接有能够与所述从动块卡接的与所述定位轴同轴设置的卡接球;所述从动块上端位于所述选通盘上方固定连接有能够与所述卡接球卡接的卡接块;所述卡接球外周成型有贯穿至所述定位轴的与所述定位轴同轴设置的卡接槽;所述卡接槽相对的两内壁能够与所述卡接块侧壁相抵;所述卡接槽内壁靠近外周成型有能够与所述卡接块下端相抵的限位边;所述卡接球外壁成型有用于使所述卡接块进入到所述卡接槽的连通槽;所述卡接球外壁位于所述定位轴一侧固定连接有配重块;当所述储料瓶水平放置时,所述配重块在重力作用下位于下方,所述连通槽与所述卡接块正对,所述柱形槽内底端能够与所述定位轴抵紧;当所述柱形槽内底端与所述定位轴抵紧,所述储料瓶倾斜时,所述配重块在重力作用下位于下方,所述连通槽与所述卡接块不正对,所述限位边与所述卡接块朝向所述选通盘一侧相抵。

3.如权利要求1所述的一种宠物喂食器,其特征在于:所述喂料滑套内壁靠近下端成型有向内侧延伸的滑动块;所述储料瓶外壁成型有与所述滑动块滑动连接的纵向滑动槽;所述储料瓶外壁靠近下端沿圆周方向成型有与所述纵向滑动槽连通的能够与所述滑动块滑动连接的周向滑动槽;当所述定位条与所述限位槽卡接时,所述滑动块位于所述纵向滑动槽内;当所述定位条不与所述限位槽卡接时,所述滑动块位于所述周向滑动槽内。

4.如权利要求1所述的一种宠物喂食器,其特征在于:所述定位条上端位于所述出料盖外周成型有能够与所述出料盖卡接的限位块;所述喂料滑套的内壁位于所述喂食口上方沿圆周方向成型有能够与所述限位块滑动连接的容纳槽;当所述定位条与所述限位槽卡接时,所述限位块位于所述限位槽内,所述限位块与所述喂料滑套内壁相抵;当所述定位条不与所述限位槽卡接时,所述限位块位于所述限位槽外侧,所述限位块能够在所述容纳槽内滑动。

5.如权利要求2所述的一种宠物喂食器,其特征在于:所述卡接块朝向所述定位条的一侧成型有用于驱动所述定位条滑动的驱动柱;所述定位条侧壁成型有与所述驱动柱滑动连接的从动斜槽;当所述柱形槽不与所述定位轴接触时,所述卡接块位于上方极限位置,所述定位条位于内侧极限位置,所述定位条与所述限位槽卡接;当所述柱形槽内底端与所述定位轴抵紧时,所述卡接块位于下方极限位置,所述定位条位于外侧极限位置,所述定位条不与所述限位槽卡接。

6.如权利要求1所述的一种宠物喂食器,其特征在于:所述储料瓶外壁靠近上端成型有外螺纹;所述出料盖内壁成型有能够与所述外螺纹滑动连接的内滑动头。

7.如权利要求1所述的一种宠物喂食器,其特征在于:所述出料盖外壁成型有用于连接挂绳的挂绳耳。

8.如权利要求1所述的一种宠物喂食器,其特征在于:所述出料盖外壁靠近上端密封固定连接有与所述喂料滑套密封滑动连接的密封圈。
