专利号: 2019214460032
申请人: 赵红美
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

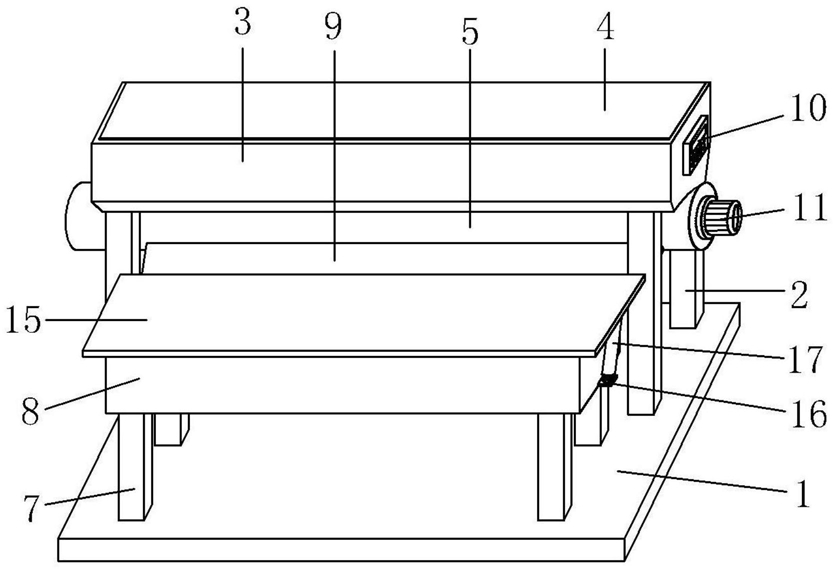

1.一种畜牧业投喂装置,包括底座(1),其特征在于:所述底座(1)的顶端后侧四角均固定安装有第一立柱(2),所述第一立柱(2)的顶端固定安装有投料箱(3),所述投料箱(3)的顶端前侧铰接有第一箱门(4),所述投料箱(3)的底端沿左右方向固定安装有与投料箱(3)内腔相通的圆柱壳(5),所述圆柱壳(5)的外壁底端沿左右方向开设有条形孔(6),所述底座(1)的顶端前侧四角均固定安装有第二立柱(7),所述第二立柱(7)的顶端固定安装有矩形箱(8),所述圆柱壳(5)的外壁底端固定安装与条形孔(6)内腔相通的矩形筒(9),所述矩形筒(9)的底端与矩形箱(8)的后侧顶端固定连接并与矩形箱(8)的内腔相通,所述投料箱(3)的右侧固定安装有时间控制器(10),所述圆柱壳(5)的内腔设置有均匀投料机构,所述矩形箱(8)的顶端设置有自动开合部件。

2.根据权利要求1所述的一种畜牧业投喂装置,其特征在于:所述均匀投料机构包括步进电机(11)、转轴(12)、圆形柱(13)和条形板(14);

所述步进电机(11)固定安装在圆柱壳(5)的右侧,且步进电机(11)与时间控制器(10)电性连接,所述步进电机(11)的输出端延伸进圆柱壳(5)的内腔并通过联轴器锁紧有转轴(12),所述转轴(12)的左侧通过轴承安装在圆柱壳(5)的内腔左侧,所述轴承的内环与转轴(12)的外壁过盈配合,且轴承的外环固定安装在圆柱壳(5)的内腔左侧,所述转轴(12)的外壁过盈配合有圆形柱(13),所述圆形柱(13)的外壁沿周向均固定安装有条形板(14)。

3.根据权利要求1所述的一种畜牧业投喂装置,其特征在于:所述自动开合部件包括第二箱门(15)、矩形块(16)和液压杆(17);

所述第二箱门(15)铰接在矩形箱(8)的顶端后侧,且第二箱门(15)沿左右方向的长度大于矩形箱(8)沿左右方向的长度,所述矩形箱(8)的左右两侧底端中心位置均固定安装有矩形块(16),所述矩形块(16)的顶端通过销轴转动连接有液压杆(17),且液压杆(17)与时间控制器(10)电性连接,所述液压杆(17)的顶端通过销轴与第二箱门(15)的底端后侧转动连接。

4.根据权利要求1所述的一种畜牧业投喂装置,其特征在于:所述矩形箱(8)的内腔底端形状为弧形。

5.根据权利要求1所述的一种畜牧业投喂装置,其特征在于:所述矩形筒(9)从上至下向前侧倾斜设置。

6.根据权利要求2所述的一种畜牧业投喂装置,其特征在于:所述条形板(14)的数量为四个,且四个所述条形板(14)按顺时针每隔90度分布在圆形柱(13)的外壁。

7.根据权利要求2所述的一种畜牧业投喂装置,其特征在于:所述条形板(14)的外侧与圆柱壳(5)的内壁相接触。
