专利号: 2021113377082
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种缓倾斜松散煤层巷道顶板及两帮锚护结构的建造方法,其特征在于,包括以下步骤:步骤S1:巷道掘进及顶板围岩锚固,为锚护结构的建造做准备;

步骤S2:巷道掘进后,根据巷道进尺,即时挂好前控梁,然后建造临时支护;

步骤S3:临时支护建造完成后,建造固定锚护结构;

步骤S4:根据巷道进尺,完成固定锚护结构的施工后,进入下一个循环的掘进与锚护结构的建造。

2.根据权利要求1所述的缓倾斜松散煤层巷道顶板及两帮锚护结构的建造方法,其特征在于,步骤S1中,包括以下步骤:步骤S1.1:开挖巷道,巷道底板开挖宽度不小于设计宽度,超挖宽度作为巷道开挖后松散煤体变形破坏甚至片帮的预留空间;

步骤S1.2:在巷道掘进的过程中进行顶板围岩锚固,顶板使用锚杆(1)、锚索(2)和锚网进行协同锚固;

步骤S1.3:安装锚杆(1),并在位于巷道设计宽度处的两侧的锚杆(1)上安装工型托盘(3)。

3.根据权利要求2所述的缓倾斜松散煤层巷道顶板及两帮锚护结构的建造方法,其特征在于,步骤S1.2中,沿巷道顶板的宽度方向布置不小于3根锚索(2)。

4.根据权利要求2所述的缓倾斜松散煤层巷道顶板及两帮锚护结构的建造方法,其特征在于,步骤S1.3中,位于巷道设计宽度处的两根锚杆(1)垂直于巷道顶板安装。

5.根据权利要求2所述的缓倾斜松散煤层巷道顶板及两帮锚护结构的建造方法,其特征在于,步骤S1.3中,工型托盘(3)的腹板(302)与巷道走向平行。

6.根据权利要求1所述的缓倾斜松散煤层巷道顶板及两帮锚护结构的建造方法,其特征在于,步骤S2中,临时支护包括工字钢棚(4),相邻两个工字钢棚(4)的棚距等于锚杆(1)的排距,工字钢棚(4)与锚杆(1)错排布置和架设。

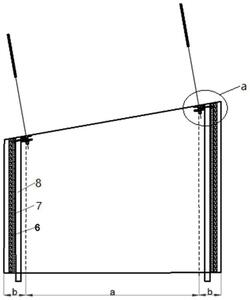

7.根据权利要求1所述的缓倾斜松散煤层巷道顶板及两帮锚护结构的建造方法,其特征在于,步骤S3中,包括以下步骤:步骤S3.1:架设好临时支护后,在每两架工字钢棚(4)中间的巷道的设计宽度处架设护帮梁(8);

步骤S3.2:架设好处于同一断面的左右两侧的护帮梁(8)后,拆除护帮梁(8)后方的临时支护用的工字钢棚(4),并铺设第二钢丝网(7);

步骤S3.3:在第二钢丝网(7)与护帮梁(8)之间铺设阻燃板(6)。

8.根据权利要求7所述的缓倾斜松散煤层巷道顶板及两帮锚护结构的建造方法,其特征在于,步骤S3.1中,护帮梁(8)安装完成后,将护帮梁(8)与工型托盘(3)进行绑定。

9.一种缓倾斜松散煤层巷道顶板及两帮锚护结构,使用权利要求1‑8所述的建造方法建造,其特征在于,包括临时支护结构和固定锚护结构,临时支护结构包括工字钢棚(4)和第一钢丝网(5),固定锚护结构包括护帮梁(8)、锚杆(1)和工型托盘(3),固定锚护结构建造过程中拆除临时支护结构。

10.根据权利要求9所述的缓倾斜松散煤层巷道顶板及两帮锚护结构,其特征在于,护帮梁(8)的长度大于护帮梁(8)安装位置处的顶板到底板的高度。
