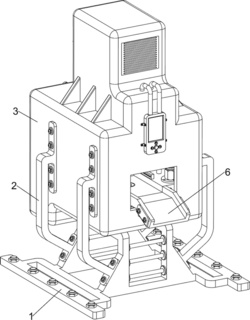

1.一种粉末冶金制品生产用金属环制造设备,其特征在于,包括有:底座(1);
支撑架(2),底座(1)上设有支撑架(2);
外壳(3),支撑架(2)上设有外壳(3);
电源线(4),外壳(3)一侧设有电源线(4);
支撑台(6),外壳(3)内部中侧设有支撑台(6);
成型模具(7),支撑台(6)中部设有成型模具(7);
液压组件(8),支撑台(6)上设有液压组件(8);
液压缸(5),液压组件(8)上设有液压缸(5);
上料组件(9),支撑台(6)一侧设有上料组件(9);
驱动组件(10),支撑台(6)顶部一侧设有驱动组件(10);
顶料组件(11),支撑台(6)底部设有顶料组件(11);
液压组件(8)包括有:
第一支撑块(801),外壳(3)内部上侧对称设有第一支撑块(801),第一支撑块(801)与液压缸(5)连接;
第一导向杆(802),支撑台(6)顶部两侧设有第一导向杆(802);
第一连接杆(803),第一导向杆(802)上侧之间滑动式设有第一连接杆(803);
按压块(804),第一连接杆(803)中部设有按压块(804),按压块(804)与成型模具(7)之间滑动式配合,按压块(804)与液压缸(5)的伸缩杆连接;
上料组件(9)包括有:
第二支撑块(901),支撑台(6)一侧对称设有第二支撑块(901);
转盘(902),第二支撑块(901)之间转动式设有转盘(902);
滑轨(905),支撑台(6)顶部一侧对称设有滑轨(905);
第一载料框(904),滑轨(905)之间滑动式设有第一载料框(904);
第一推杆(903),第一载料框(904)一侧对称设有第一推杆(903),第一推杆(903)与转盘(902)之间相互配合;
驱动组件(10)包括有:
第二导向杆(1001),支撑台(6)顶部一侧对称和外壳(3)内部一侧对称设有第二导向杆(1001);
第二连接杆(1002),第二导向杆(1001)上侧之间滑动式设有第二连接杆(1002),第二连接杆(1002)与第一连接杆(803)之间相互配合;
第一弹簧(1003),第二连接杆(1002)与支撑台(6)之间均连接有第一弹簧(1003),第一弹簧(1003)分别套装在第二导向杆(1001)上;
第一滑杆(1005),第二连接杆(1002)一侧对称滑动式设有第一滑杆(1005);
棘齿条(1004),第一滑杆(1005)之间设有棘齿条(1004);
第二弹簧(1006),棘齿条(1004)与第二连接杆(1002)之间对称连接有第二弹簧(1006),第二弹簧(1006)分别套装在第一滑杆(1005)上;
棘齿轮(1007),转盘(902)中部设有棘齿轮(1007),棘齿轮(1007)与棘齿条(1004)之间相互配合;
顶料组件(11)包括有:
第三支撑块(1101),支撑台(6)底部两侧设有第三支撑块(1101);
第二推杆(1102),第三支撑块(1101)上均滑动式设有第二推杆(1102),第二推杆(1102)与第一推杆(903)之间相互配合;
第三弹簧(1103),第二推杆(1102)与第三支撑块(1101)之间均连接有第三弹簧(1103),第三弹簧(1103)分别套装在第二推杆(1102)上;
第二滑杆(1104),第二推杆(1102)一侧均滑动式设有第二滑杆(1104);
第四弹簧(1105),第二滑杆(1104)与第二推杆(1102)之间均连接有第四弹簧(1105),第四弹簧(1105)分别套装在第二滑杆(1104)上;
第一支撑杆(1106),支撑台(6)底部对称设有第一支撑杆(1106);
第一楔形块(1107),第一支撑杆(1106)下侧之间滑动式设有第一楔形块(1107),第一楔形块(1107)与第二滑杆(1104)之间相互配合;
第五弹簧(1108),第一楔形块(1107)与支撑台(6)之间对称连接有第五弹簧(1108),第五弹簧(1108)分别套装在第一支撑杆(1106)上;
推块(1109),第一楔形块(1107)上设有推块(1109),推块(1109)与成型模具(7)之间相互配合;
还包括有补充组件(12),补充组件(12)包括有:下料框(1201),外壳(3)上部一侧设有下料框(1201);
支撑框(1202),外壳(3)内部中侧设有支撑框(1202);
第二载料框(1203),支撑框(1202)中部设有第二载料框(1203);
第四支撑块(1204),第二载料框(1203)下部两侧设有第四支撑块(1204);
第三滑杆(1205),第四支撑块(1204)上均滑动式设有第三滑杆(1205);
挡板(1206),第三滑杆(1205)内侧均设有挡板(1206);
第六弹簧(1207),第三滑杆(1205)与第四支撑块(1204)之间均连接有第六弹簧(1207),第六弹簧(1207)分别套装在第三滑杆(1205)上;
第二楔形块(1208),第三滑杆(1205)外侧均滑动式设有第二楔形块(1208);
第七弹簧(1209),第二楔形块(1208)与第三滑杆(1205)之间均连接有第七弹簧(1209);
第三推杆(1210),第一载料框(904)两侧设有第三推杆(1210),第三推杆(1210)分别与第二楔形块(1208)之间相互配合;
还包括有敲击组件(13),敲击组件(13)包括有:第五支撑块(1301),支撑台(6)底部两侧设有第五支撑块(1301);
第一齿条(1302),第五支撑块(1301)底部均滑动式设有第一齿条(1302),第一齿条(1302)分别与第二推杆(1102)之间相互配合;
第八弹簧(1303),第一齿条(1302)与第五支撑块(1301)之间均连接有第八弹簧(1303);
第二支撑杆(1304),支撑台(6)底部两侧对称设有第二支撑杆(1304);
卡杆(1305),第二支撑杆(1304)下侧之间滑动式设有卡杆(1305),卡杆(1305)与第一齿条(1302)之间相互配合;
敲击块(1306),卡杆(1305)上设有敲击块(1306),敲击块(1306)与推块(1109)之间相互配合;
第九弹簧(1307),卡杆(1305)与支撑台(6)之间连接有四个第九弹簧(1307),第九弹簧(1307)分别套装在第二支撑杆(1304)上。
2.根据权利要求1所述的一种粉末冶金制品生产用金属环制造设备,其特征在于,第一支撑块(801)与液压缸(5)之间通过螺栓连接。
