专利号: 2021113088580
申请人: 江苏自然风纺织品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-06-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

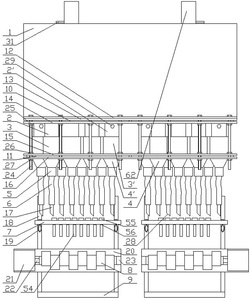

1.枕芯的荞麦壳灌装系统,其特征在于:包括料箱(1),所述料箱(1)的箱底两侧分别连通设有两组出料管组,所述出料管组包括多个出料管,所述出料管的下端套置固定有可上下调节的调节管,所述调节管的底端连通设有聚料管,所述聚料管的底部通过空气放大器(5)与灌料软管(6)连通,所述灌料软管(6)的底部连通有刚性插管(17),所述刚性插管的外径与灌料软管(6)的内径匹配;所述料箱(1)的底部与出料管组顶部之间设有水平活动的闸板A(10)、所述闸板A(10)通过气缸A(36)往复移动,所述调节管与聚料管之间设有水平活动的闸板B(11)、所述闸板B(11)通过气缸B(37)往复移动,所述料箱(1)的四侧分别通过支撑架(41)支撑,所述气缸A(36)固定连接于支撑架(41),所述气缸B(37)可上下调节地固定连接于支撑架(41),所述料箱(1)的下方、位于出料管组的对应位置处分别设有一对用于夹取枕芯灌料端两侧的固定夹(19),所述固定夹(19)下方、位于固定夹(19)连线的一侧还设有水平设置的枕芯拍打辊(8),所述枕芯拍打辊(8)的辊轴(22)的两端分别转动连接于轴承座(23),所述辊轴(22)的一端与驱动电机A(21)传动连接,所述轴承座(23)和驱动电机A(21)均固定连接于升降立板(20),所述升降立板(20)可上下调节地固定连接于支撑立杆(18),所述固定夹(19)分别固定连接于升降横杆(60),所述升降横杆(60)可上下调节地固定连接于支撑立杆(18)。

2.如权利要求1所述的枕芯的荞麦壳灌装系统,其特征在于:所述料箱(1)的底部边沿向外设有水平翻边(12),所述水平翻边(12)底面和料箱(1)底面齐平,所述料箱(1)底面固定连接有上夹板A(13)、所述上夹板A(13)的底面设有下夹板A(14),所述闸板A(10)位于上夹板A(13)和下夹板A(14)之间,所述出料管的顶部固定连接于下夹板A(14)的底面、并向上贯穿下夹板A(14),所述出料管分别与料箱(1)底面所设的第一出料口(49)和上夹板A(13)所设的第二出料口对应;所述调节管的底部固定连接于上夹板B(15)、所述上夹板B(15)的底面设有下夹板B(16),所述闸板B(11)位于上夹板B(15)和下夹板B(16)之间,所述调节管的底部固定连接于上夹板B(15)的顶面、并向下贯穿上夹板B(15),所述聚料管的顶部固定连接于下夹板B(16)的底面、并向上贯穿下夹板B(16),所述水平翻边(12)、上夹板A(13)、下夹板A(14)、上夹板B(15)和下夹板B(16)依次穿设有连接螺栓(24),并分别通过套置于连接螺栓(24)上的螺母A(25)、螺母B(26)和螺母C(27)将上夹板A(13)、下夹板A(14)、出料管、调节管、上夹板B(15)、下夹板B(16)和聚料管与料箱(1)固定。

3.如权利要求2所述的枕芯的荞麦壳灌装系统,其特征在于:所述第一出料口(49)边沿向下设有环形翻边(33),所述环形翻边(33)的外侧边沿与第二出料口的内壁匹配,所述环形翻边(33)的底部边沿与上夹板A的底部边沿齐平。

4.如权利要求3所述的枕芯的荞麦壳灌装系统,其特征在于:所述闸板A(10)对应于第一出料口(49)位置处设有通料口A(32),所述闸板B(11)对应于调节管位置处设有通料口B(34),所述第一出料口(49)以及与其对应的第二出料口、出料管、调节管、聚料管均同轴心设置,并且第一出料口(49)的内径、通料口A(32)的内径相等且小于等于出料管的内孔尺寸,所述调节管的内径、通料口B(34)的内径和聚料管的顶部内径相等;当气缸A(36)驱动对应的活塞杆(46)带动闸板A(10)向一端移动至最大行程处的时候、第一出料口与出料管之间通过通料口A(32)连通,当气缸A驱动对应的活塞杆(46)带动闸板A(10)向另一端移动至最大行程处的时候、第一出料口与出料管之间通过闸板A(10)隔断;当气缸B(37)驱动对应的活塞杆(46)带动闸板B(11)向一端移动至最大行程处的时候、调节管与聚料管之间通料口B(34)连通,当气缸B(37)驱动对应的活塞杆(46)带动闸板B(11)向另一端移动至最大行程处的时候、调节管与聚料管之间通过闸板B(11)隔断。

5.如权利要求1所述的枕芯的荞麦壳灌装系统,其特征在于:每组出料管组的多个出料管中、位于最外侧两端的出料管为截面为方管的出料管B(2’),其余的出料管为截面为圆管的出料管A(2),所述出料管A(2)的内径与第一出料口(49)的内径、通料口A(32)的内径均相等,所述出料管B(2’)的边长大于等于第一出料口(49)的内径;与出料管A(2)匹配的调节管A(3)为圆管、聚料管A(4)为圆锥管,与出料管B(2’)匹配的调节管B(3’)为方管、聚料管B(4’)为正四棱锥管。

6.如权利要求5所述的枕芯的荞麦壳灌装系统,其特征在于:所述聚料管B(4’)内的一侧设有摆动调节板(50),所述摆动调节板(50)的顶部边沿通过铰链A与聚料管B(4’)的内壁摆动连接,所述摆动调节板(50)的两侧边沿延伸至与聚料管B(4’)的内壁接触;并且连接有摆动调节板(50)的聚料管B(4’)的管壁上、对应于摆动调节板(50)的位置处设有调节螺栓A(29),所述调节螺栓A(29)的端部穿过聚料管B(4’)的管壁后与摆动调节板(50)接触。

7.如权利要求1所述的枕芯的荞麦壳灌装系统,其特征在于:所述固定夹(19)固定连接于水平横板(7)底部的两端,所述水平横板(7)的两端分别与升降横杆(60)固定连接,所述水平横板(7)两端分别沿着长度方向设有条形通孔(58),所述固定夹(19)顶部通过调节螺栓B(59)与条形通孔(58)固定;所述水平横板(7)底部、位于条形通孔(58)之间,沿着水平横板(7)的延伸方向均匀设有多个用于插入枕芯灌料槽的导入头,所述导入头通过水平横板(7)所设的穿管通孔(52)与水平横板(7)上方连通;所述导入头的顶部与导入管(61)的底部管口同轴心连接,所述导入管(61)的顶部还同轴心设有扩大头(55),所述导入管(61)的外径与穿管通孔(52)的内径匹配,所述扩大头(55)的外径大于导入管(61)的外径,所述扩大头(55)的中心设有与导入管(61)连通的导入口(57);所述导入头包括设于导入管(61)底部管口两相对侧的条形板(54),所述条形板(54)的顶端通过设有预作用力的扭转弹簧(56)与导入管(61)底端连接,所述扭转弹簧(56)的预作用力分别将条形板(54)向相离的方向摆动,并且条形板(54)绕扭转弹簧(56)向相离方向摆动至最大行程的时候, 所述条形板(54)与导入管(61)的轴心平行。

8.如权利要求1所述的枕芯的荞麦壳灌装系统,其特征在于:所述枕芯拍打辊(8)包括多个沿着辊轴(22)轴向依次均匀固定的偏心辊单元,相邻两个偏心辊单元的偏心方向相反。

9.如权利要求1所述的枕芯的荞麦壳灌装系统,其特征在于:所述料箱(1)的顶板后侧设有投料口,所述投料口位置处通过铰链B(31)摆动连接有盖板(30);所述料箱(1)底部位于盖板(30)正下方位置处与对应侧壁之间设有坡板(40),所述出料管与料箱(1)底部远离坡板(40)的一侧连接,所述坡板(40)沿着面向出料管的方向、向下倾斜;所述支撑架(41)上部通过加强横杆A(47)与料箱(1)的坡板(40)固定连接,位于料箱(1)两侧的两根支撑架(41)之间的下部通过加强横杆B(48)固定连接。

10.如权利要求1所述的枕芯的荞麦壳灌装系统,其特征在于:所述料箱(1)内、位于每组出料管的正上方分别设有竖直转动的搅拌辊(61),所述搅拌辊(61)的顶端向上伸出料箱(1)顶面后与驱动电机B(62)传动连接,所述驱动电机B(62)固定连接有料箱(1)顶面。
