专利号: 2021113063935
申请人: 杭州银笔科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

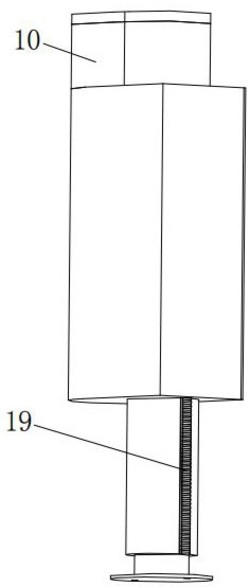

1.一种适用于新能源汽车的悬架升降装置,包括双轴电机(1)、减速器(2)和法兰盘(3),其特征在于,还包括上套筒(5)、下套筒(11)、壳体(10)、缓冲部件(8)、固定部件(9),联动部件(7)、润滑部件(6)、第一螺杆(18)、第一弹簧(12)、第二弹簧(13)、主动齿轮(14)、从动齿轮(15)、第一螺母(16)、第二螺母(17)和圆盘(4),所述双轴电机(1)固定设置在上套筒(5)的一侧,所述减速器(2)设置在双轴电机(1)的上方的输出轴上,所述缓冲部件(8)设置在减速器(2)的输出轴上,所述固定部件(9)设置在上套筒(5)的下部,所述上套筒(5)下部还开设有卡槽,所述主动齿轮(14)设置在双轴电机(1)的输出轴的端部,所述联动部件(7)设置在固定部件(9)的一侧,且联动部件(7)和双轴电机(1)的下方的输出轴传动连接,所述第一螺母(16)设置在从动齿轮(15)的上方,所述第一螺杆(18)固定设置在传动轴的一端,所述从动齿轮(15)设置在传动轴上,所述从动齿轮(15)与主动齿轮(14)相啮合,所述下套筒(11)螺接在第一螺杆(18)的中部,所述第一弹簧(12)的一端设置在上套筒(5)的内部上壁,且另一端设置在下套筒(11)的外壁顶部,所述润滑部件(6)设置在下套筒(11)的上方,所述圆盘(4)设置在第一螺杆(18)的底部,所述第二螺母(17)设置在圆盘(4)底部,所述第二弹簧(13)设置在下套筒(11)的内部,所述壳体(10)设置在第一螺杆(18)的上端,所述法兰盘(3)设置在下套筒(11)的底部,所述上套筒(5)和下套筒(11)的外壁设有整壳体,所述下套筒外壁还设有防滑条(19)。

2.根据权利要求1所述的一种适用于新能源汽车的悬架升降装置,其特征在于,所述缓冲部件(8)包括缓冲螺母(81)、缓冲轴(82)、两个主限位块(83)和两个次限位块(84),所述缓冲轴(82)固定设置在主动齿轮(14)的中心位置,所述缓冲螺母(81)设置在主动齿轮(14)的上方,且与缓冲轴(82)螺纹连接,两个所述主限位块(83)对称设置在减速器(2)的输出轴的端部,两个所述次限位块(84)对称设置在缓冲轴(82)的下方的端部,且主限位块(83)和次限位块(84)呈交错设置。

3.根据权利要求2所述的一种适用于新能源汽车的悬架升降装置,其特征在于,所述固定部件(9)包括两个第二螺杆(91)、两个转盘(92)、两个固定弹簧(93)、两个固定齿轮(94)、第一固定盘(95)和第二固定盘(96),所述第一固定盘(95)固定设置在上套筒(5)的滑槽上,所述第一固定盘(95)的一侧对称螺接有两个第二螺杆(91),两个所述固定齿轮(94)分别螺接在两个第二螺杆(91)的一端,所述第二固定盘(96)的一侧设有两个螺纹孔,两个所述第二螺杆(91)的另一端分别螺接在第二固定盘(96)的一侧设置的两个螺纹孔内,两个所述转盘(92)分别转动设置在两个螺纹孔的底部,两个所述固定弹簧(93)的一端分别固定设置在两个第二螺杆(91)的一端,且两个所述固定弹簧(93)的另一端分别固定设置在两个转盘(92)上。

4.根据权利要求3所述的一种适用于新能源汽车的悬架升降装置,其特征在于,所述联动部件(7)包括第一锥齿轮(71)、第二锥齿轮(72)、第一齿轮(73)、固定轴(74)和链条(75),所述锥齿轮设置在双轴电机(1)下方的输出轴的端部,所述固定轴(74)的一端转动设置在第一固定盘(95)的一侧,所述第一齿轮(73)设置在固定轴(74)上,所述第一齿轮(73)与链条(75)相啮合,所述第一锥齿轮(71)设置在固定轴(74)的另一端,所述第二锥齿轮(72)设置在双轴电机(1)下方的输出轴的端部,且第一锥齿轮(71)和第二锥齿轮(72)相啮合。

5.根据权利要求4所述的一种适用于新能源汽车的悬架升降装置,其特征在于,两个所述第二螺杆(91)的前端均呈一段式螺纹设计。

6.根据权利要求1所述的一种适用于新能源汽车的悬架升降装置,其特征在于,所述润滑部件(6)包括油箱(61)、油筒(62)、两个软管(63)、两个加热块(64)、漏斗(65)、油泵(66)和雾化喷头(67),所述油筒(62)设置在下套筒(11)的顶部,所述油箱(61)设置在油筒(62)的顶部,两个所述软管(63)的一端对称连通油箱(61)的底部,两个所述软管(63)的另一端连通油筒(62)的侧壁,两个所述加热块(64)对称设置在油筒(62)的侧壁,且两个所述软管(63)分别贯穿两个加热块(64),所述漏斗(65)设置在油筒(62)的内壁,且漏斗(65)位置低于两个软管(63)的出油口,所述油泵(66)设置在漏斗(65)的下方,且通过管道与漏斗(65)下方的出口连通,所述油泵(66)的输出端连接有出油管道,所述雾化喷头(67)设置在出油管道的端部。

7.根据权利要求1所述的一种适用于新能源汽车的悬架升降装置,其特征在于,所述法兰盘(3)上设有两个螺栓孔。
