1.一种基于雪人形Janus复合粒子为载体的仿酶催化剂，其特征在于，所述仿酶催化剂是以雪人形状的PDVB/PS@SiO2 Janus粒子为载体，采用1‑乙烯基‑3‑丁基咪唑六氟磷酸盐离子液体对PDVB端进行聚离子液体化修饰，利用咪唑环的正电荷静电吸引带负电荷的‑

AuCl4 前驱体，最后加入硼氢化钠还原，得到负载Au纳米粒子的仿酶催化剂Au‑PILs‑PDVB/PS@SiO2 Janus复合粒子。

2.一种基于雪人形Janus复合粒子为载体的仿酶催化剂的制备方法，其特征在于，制备方法包括如下步骤：

1)先将PDVB/PS@SiO2 Janus粒子在N,N‑二甲基甲酰胺中浸泡12h，然后将浸泡后的PDVB/PS@SiO2 Janus粒子超声分散于无水乙醇中，得PDVB/PS@SiO2分散液；

2)将1‑乙烯基‑3‑丁基咪唑六氟磷酸盐离子液体分散在无水乙醇中，并加入AIBN引发剂，体系在70℃下预热5min，形成预聚物的活性种溶液，随后将步骤1)得到的PDVB/PS@SiO2分散液逐滴加入到活性种溶液中，70℃下恒温反应10h，得到PILs‑PDVB/PS@SiO2 Janus复合粒子；

3)将步骤2)得到的PILs‑PDVB/PS@SiO2 Janus复合粒子分散在水中，室温搅拌2h，加入HAuCl4溶液，室温反应12h后，加入硼氢化钠水溶液，在室温下反应5h，得到负载Au纳米粒子的仿酶催化剂Au‑PILs‑PDVB/PS@SiO2 Janus复合粒子。

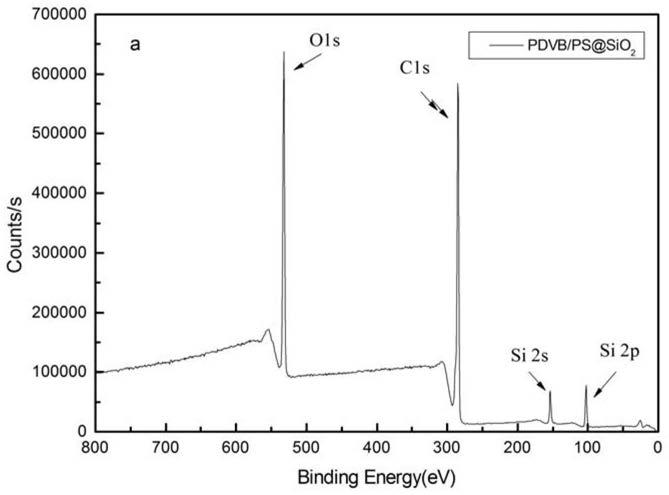

3.根据权利要求2所述的制备方法，其特征在于，步骤1)中，所述PDVB/PS@SiO2 Janus粒子的制备方法包括如下步骤：

1)取聚苯乙烯中空球分散在水中，得聚苯乙烯水溶液，调节聚苯乙烯水溶液的pH为8‑

10，在60‑70℃下搅拌形成种子乳液；

2)再将3‑(甲基丙烯酰氧)丙基三甲氧基硅烷、1.0wt％的过硫酸钾水溶液和十二烷基硫酸钠超声分散在水中，形成单体乳液；

3)随后将单体乳液缓慢滴加进种子乳液中，于70‑80℃下进行反应；反应结束后，离心，将离心所得的沉淀用水、乙醇洗涤后，离心分离，并真空干燥12‑14h后，得到雪人形状的PDVB/PS@SiO2 Janus粒子。

4.根据权利要求2所述的制备方法，其特征在于，步骤2)中，AIBN引发剂与PDVB/PS@SiO2和离子液体总量的质量比为1:100。

5.根据权利要求2所述的制备方法，其特征在于，步骤3)中，按体积比，HAuCl4溶液:硼氢化钠水溶液＝1:5。

6.根据权利要求1所述的基于雪人形Janus复合粒子为载体的仿酶催化剂在催化降解有机污染物中的应用。

7.根据权利要求6所述的应用，其特征在于，将仿酶催化剂Au‑PILs‑PDVB/PS@SiO2 Janus复合粒子溶于水后加入甲苯，进行涡混振荡后形成Pickering乳液，用于催化降解有机污染物。

8.根据权利要求7所述的应用，其特征在于，方法如下：将仿酶催化剂Au‑PILs‑PDVB/PS@SiO2 Janus复合粒子溶于有机污染物溶液后加入甲苯进行涡混振荡形成Pickering乳液，然后加入过氧化氢，进行催化降解。

9.根据权利要求6、7或8所述的应用，其特征在于，所述有机污染物为甲基橙。
