专利号: 2021111304246
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

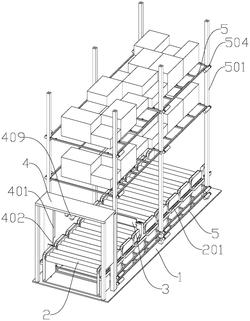

1.一种用于无人配送的车载智能装卸装置,其特征在于,包括基板、推板结构和至少一个层架,所述基板上设置有传输巷道和门框,所述传输巷道包括从前到后依次设置的多个子巷道,所述子巷道之间设置有间隙,基板上均匀设置有多个升降立杆,所述升降立杆环绕传输巷道设置,所述层架包括框体和位于框体内多个横梁,横梁的两端与框体内壁固定连接,且横梁与间隙对应设置,所述框体与升降立杆滑动连接,框体上设置有层架驱动装置,所述层架驱动装置用于控制层架沿升降立杆上下移动;传输巷道的外侧侧壁上设置有滑动轨道槽,所述推板结构包括板体和两个支撑座,所述板体的两端与支撑座滑动连接,所述支撑座设置在滑动轨道槽内,支撑座的底部设置有主动滚轮,支撑座内嵌设有滚轮驱动装置,所述滚轮驱动装置用于控制主动滚轮转动,所述传输巷道穿过门框设置,所述门框两侧内壁上设置有提升槽,所述提升槽下方设置有推板固定件,所述推板固定件用于连接板体,门框上设置有提升驱动装置,所述提升驱动装置通过传动件与推板固定件连接,提升驱动装置用于控制推板固定件沿提升槽上下移动。

2.根据权利要求1所述的一种用于无人配送的车载智能装卸装置,其特征在于,所述升降立杆上自下而上依次设置有一列齿槽,所述层架驱动装置的输出轴上设置有升降齿轮,所述升降齿轮与齿槽啮合。

3.根据权利要求1所述的一种用于无人配送的车载智能装卸装置,其特征在于,所述层架驱动装置为带自锁功能的层架驱动装置。

4.根据权利要求1所述的一种用于无人配送的车载智能装卸装置,其特征在于,所述子巷道包括两个侧板和多个滚筒,所述侧板的底部与基板连接,所述滚筒均匀设置在两个侧板之间,滚筒的两端分别与侧板转动连接,滚筒上表面低于侧板顶部,滚筒下表面距离基板一定高度,滚筒之间平行设置。

5.根据权利要求4所述的一种用于无人配送的车载智能装卸装置,其特征在于,位于前端的子巷道,该子巷道还包括滚筒驱动装置,所述滚筒驱动装置用于控制滚筒转动。

6.根据权利要求5所述的一种用于无人配送的车载智能装卸装置,其特征在于,所述滚筒驱动装置位于滚筒内,滚筒驱动装置与侧板固定连接。

7.根据权利要求5所述的一种用于无人配送的车载智能装卸装置,其特征在于,所述滚筒驱动装置与滚筒一一对应设置。

8.根据权利要求4所述的一种用于无人配送的车载智能装卸装置,其特征在于,所述门框位于层架和传输巷道前端口之间。

9.根据权利要求1所述的一种用于无人配送的车载智能装卸装置,其特征在于,所述提升槽底部设置有止挡板,推板结构与止挡板抵接时,板体与提升槽对应设置。

10.根据权利要求9所述的一种用于无人配送的车载智能装卸装置,其特征在于,所述门框两侧内壁上还设置有活动槽,所述活动槽靠近提升槽设置,所述传动件包括设置在活动槽内的驱动轮、从动轮和环形传动单元,所述环形传动单元的两端分别套设在驱动轮、从动轮上,止挡板所在提升槽的侧壁上设置有条形孔,推板固定件穿过条形孔与环形传动单元连接,所述提升驱动装置的输出轴与驱动轮连接。
