专利号: 2021109599047
申请人: 泰州德丰塑胶科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

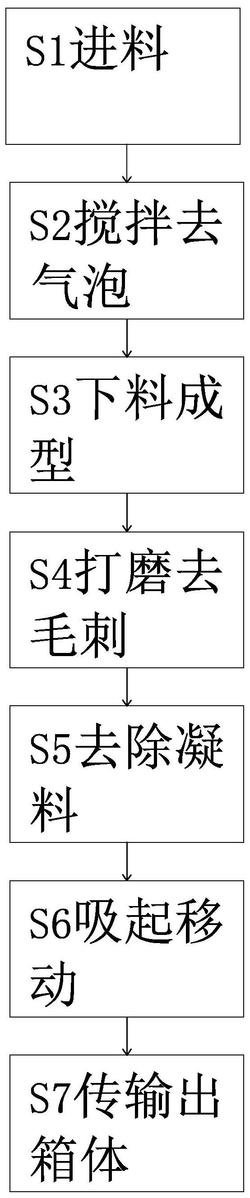

1.一种塑料盆生产制造工艺,其特征在于,包括以下步骤:

S1:进料,塑料溶液通过漏斗放入到箱体内;

S2:搅拌去气泡,塑料溶液在搅拌箱内搅拌与产生大气泡去除溶液里的小气泡;

S3:下料成型,塑料溶液去气泡完成,下料进行塑料盆的模具内进行冷却成型;

S4:打磨去毛刺,成型的塑料盆抬起进行内部打磨与去毛刺;

S5:去除凝料,塑料盆进料口产生的塑料凝料进行去除;

S6:吸起移动,通过吸盘把塑料盆吸起移动到传输部件上;

S7:传输出箱体,塑料盆在传输上传输到箱体外进行打包使用;

步骤S1‑S7采用一种塑料盆生产制造设备配合完成,该塑料盆生产制造设备包括箱体(1),所述箱体(1)上端设有进料漏斗(101),所述进料漏斗(101)下方设有搅拌去气泡部件(2),所述搅拌去气泡部件(2)下端设有下料成型部件(3),所述下料成型部件(3)下方设有加工部件(4),所述加工部件(4)一侧设有运输部件(5),所述箱体(1)向运输部件(5)一侧设有出口(102);

所述下料成型部件(3)包括固定块(303),所述固定块(303)位于搅拌去气泡部件(2)下端,所述固定块(303)内部的空腔与搅拌箱(201)之间连接设有下料通道(301),所述下料通道(301)上端设有下料阀门(302),所述固定块(303)下端滑动设有伸缩柱(304),所述伸缩柱(304)下端固设有上模(308),所述上模(308)内部上端设有密封圈(307),所述密封圈(307)内设有下料漏斗(309),所述下料漏斗(309)与固定块(303)内部的空腔之间连接设有下料管(305),所述下料管(305)下端设有下料阀(306);所述上模(308)内部下端设有型腔(310),所述型腔(310)与下料漏斗(309)之间设有下料口,所述上模(308)下方设有下模(311),所述下模(311)固定在箱体(1)的底部,所述下模(311)上端设有型芯(313),所述型芯(313)外圆周方向设有四个导向柱(312),所述四个导向柱(312)固定下模(311)上端;所述加工部件(4)包括第二电机(401),所述第二电机(401)位于型芯(313)下端,所述第二电机(401)上端固设有伸缩柱(402),所述伸缩柱(402)上端外圆周面上滑动设有六个滑块(403),所述滑块(403)与伸缩柱(402)之间连接设有弹簧,所述伸缩柱(402)在型芯(313)内部,所述下模(311)上端在型芯(313)底面外圆周面下滑动设有升降圈(404);所述型芯(313)上方两侧设有两个滚轮(405),所述两个滚轮(405)在箱体(1)两侧壁上滑动,所述两个滚轮(405)向箱体(1)内部方向固设有两个连接杆(406),所述两个连接杆(406)中间连接设有吸盘(418),所述吸盘(418)上端固设有杂物盒(407),所述杂物盒(407)下端固设有除杂管(408),所述除杂管(408)在吸盘(418)内部,所述杂物盒(407)一侧设有第二气泵(409),所述第二气泵(409)向除杂管(408)一端固设有吸气管(410),所述吸气管(410)向除杂管(408)方向设有过滤网(411),所述过滤网(411)固定在杂物盒(407)内,所述杂物盒(407)上端设有转动板(412),所述除杂管(408)下端转动设有转动柱(413),所述转动柱(413)上固设有第一切割刀片,所述第一切割刀片下端设有第二切割刀片(415),所述第二切割刀片(415)固定在转动柱(413)上。

2.根据权利要求1所述的一种塑料盆生产制造工艺,其特征在于:所述搅拌去气泡部件(2)包括搅拌箱(201),所述搅拌箱(201)固定箱体(1)内部中间上方,所述搅拌箱(201)上方设有滑动密封板(202),所述搅拌箱(201)下方设有第一电机(203),所述第一电机(203)上端固设有联动柱(204),所述联动柱(204)外圆周面上圆周阵列固设有六个带动杆(205),所述六个带动杆(205)远离联动柱(204)一端固设有六个搅拌柱(206),所述六个搅拌柱(206)下端外围转动设有带动板(214),所述六个搅拌柱(206)外圆周面固设有六个螺旋搅拌板(213)。

3.根据权利要求2所述的一种塑料盆生产制造工艺,其特征在于:所述六个搅拌柱(206)下端固设有六个第一气泵(207),所述六个第一气泵(207)下端设有六个出气管(208),所述六个第一气泵(207)上端设有六个进气管(209),所述六个搅拌柱(206)上端圆周阵列设有多个进气阀(210),所述联动柱(204)内部上端滑动固定筒(211),所述固定筒(211)与联动柱(204)之间连接设有通气通道(212)。

4.根据权利要求1所述的一种塑料盆生产制造工艺,其特征在于:所述两个连接杆(406)内设有两个第三气泵(419),所述两个连接杆(406)内部设有两个吸气腔(416),所述吸盘(418)内部设有气腔(417),所述气腔(417)与两个吸气腔(416)之间连接设有气管。

5.根据权利要求1所述的一种塑料盆生产制造工艺,其特征在于:所述运输部件(5)包括两个固定板(503),所述两个固定板(503)位于箱体(1)向出口(102)方向外,所述两个固定板(503)之间连接转动设有第一联动轴(502),所述第一联动轴(502)一侧固设有第三电机(501),所述第一联动轴(502)向出口(102)方向在箱体(1)内转动连接设有第二联动轴(504),所述第二联动轴(504)与第一联动轴(502)之间连接设有传输带(505)。
