1.微波微波快速简便合成氧化铬纳米颗粒的方法，其特征在于，包括以下步骤：(1)配

3+

制20mM Cr 水溶液，加热2分钟，得加热水溶液；(2)当所述加热水溶液沸腾且出现大量均匀气泡时停止加热并将其取出；立即添加柠檬酸钠水溶液，得混合液；所示柠檬酸钠与所述

3+ 3+

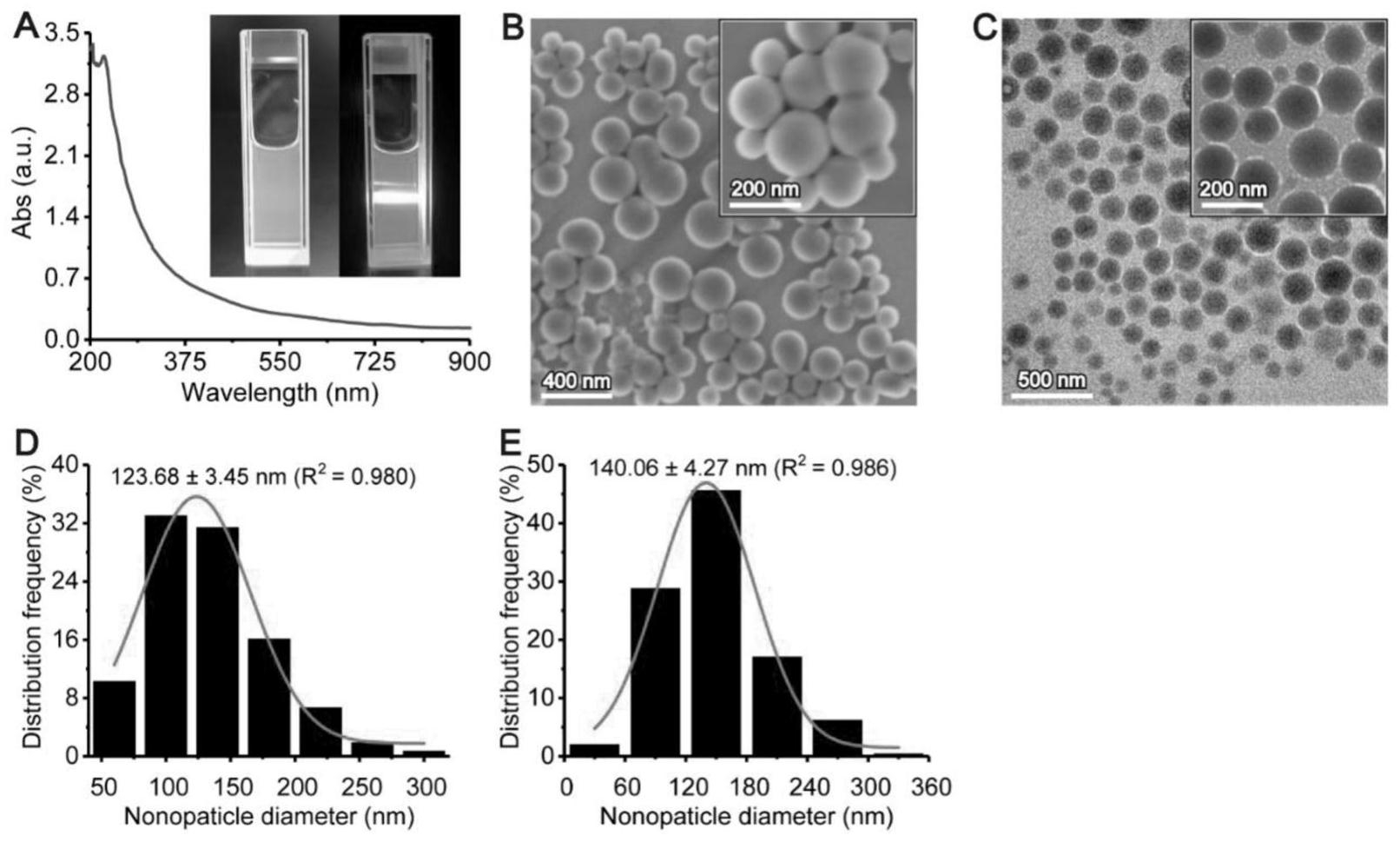

Cr 水溶液中Cr 的比例为1:1、2:1、5:1或10:1；(3)继续将混合溶液加热1.5分钟，取出并在黑暗中冷却至室温，得混合物；(4)将所述混合物离心，得蓝绿色沉淀；(5)将所述沉淀用水重新分散，即得到纯化的氧化铬纳米颗粒(Cr2O3 NPs)。

2.依据权利要求1所述的微波快速简便合成氧化铬纳米颗粒的方法，其特征在于，在所述步骤(1)和所述步骤(3)中：所述加热采用微波炉在700W功率下加热。

3.依据权利要求1所述的微波快速简便合成氧化铬纳米颗粒的方法，其特征在于，在所述步骤(2)中：所述柠檬酸钠水溶液的浓度为20mM。

4.依据权利要求1所述的微波快速简便合成氧化铬纳米颗粒的方法，其特征在于，在所述步骤(4)中：所述离心的转速控制为15,000RCF，时间控制为20分钟。

5.依据权利要求1所述的微波快速简便合成氧化铬纳米颗粒的方法，其特征在于，在所述步骤(4)中：再将所述蓝绿色沉淀用超纯水洗涤2次。

6.依据权利要求1所述的微波快速简便合成氧化铬纳米颗粒的方法其特征在于，在所述步骤(5)中：所述氧化铬纳米颗粒分散后最终浓度为200mM。

7.权利要求1所述微波快速简便合成氧化铬纳米颗粒的方法制备的氧化铬纳米颗粒在

2+

Hg 荧光生物传感中的应用。

2+

8.依据权利要求7所述的应用，其特征在于：所述Hg 荧光生物传感为采用DNA‑Cr2O3NPs

2+

复合物检测Hg 。

9.权利要求1所述微波快速简便合成氧化铬纳米颗粒的方法制备的氧化铬纳米颗粒在复杂分子逻辑计算中的应用。

10.依据权利要求9所述的应用，其特征在于：所述应用采用DNA‑Cr2O3NPs传感系统。
