1.一种微波合成铜锑硫纳米颗粒的方法，其特征在于，包括如下步骤：步骤1：溶液的配制；将铜盐、锑盐、以及硫源加入到有机溶剂中，用磁力搅拌器搅拌均匀使其充分溶解得到澄清溶液；其中所述的二价铜盐的浓度为0.01-0.04M，锑盐的浓度为

0.01-0.06M，硫离子的浓度为0.08-0.3M；

步骤2：将步骤1获得的溶液放入到微波炉中；微波功率为100-800W，微波时间为5-

30min，获得CuSbS2纳米颗粒溶液；

步骤3：将步骤2到得的纳米颗粒用离心机从溶液中分离出来，离心速度为3000-

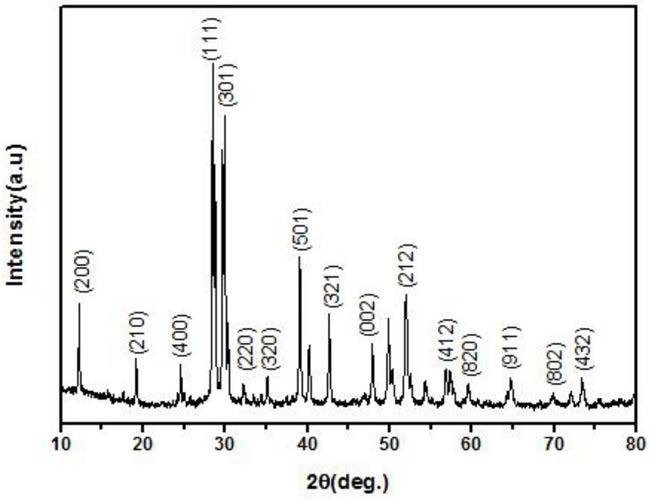

10000r/min，时间为5-20min，再用超纯水和乙醇多次清洗，最终得到CuSbS2纳米颗粒。

2.根据权利要求1所述的一种微波合成铜锑硫纳米颗粒的方法，其特征在于，步骤1所述的二价铜盐为氯化铜、硫酸铜、硝酸铜或乙酸铜中的一种或其组合。

3.根据权利要求1所述的一种微波合成铜锑硫纳米颗粒的方法，其特征在于，所述的锑盐为氯化锑。

4.根据权利要求1所述的一种微波合成铜锑硫纳米颗粒的方法，其特征在于，所述的硫源为硫代乙酰胺、硫代硫酸钠、硫脲或硫化钠中的一种或其组合。

5.根据权利要求1所述的一种微波合成铜锑硫纳米颗粒的方法，其特征在于，所述的有机溶剂为乙醇、乙二醇或油氨中的一种。

6.根据权利要求1-5任一方法所制备的铜锑硫纳米颗粒。
