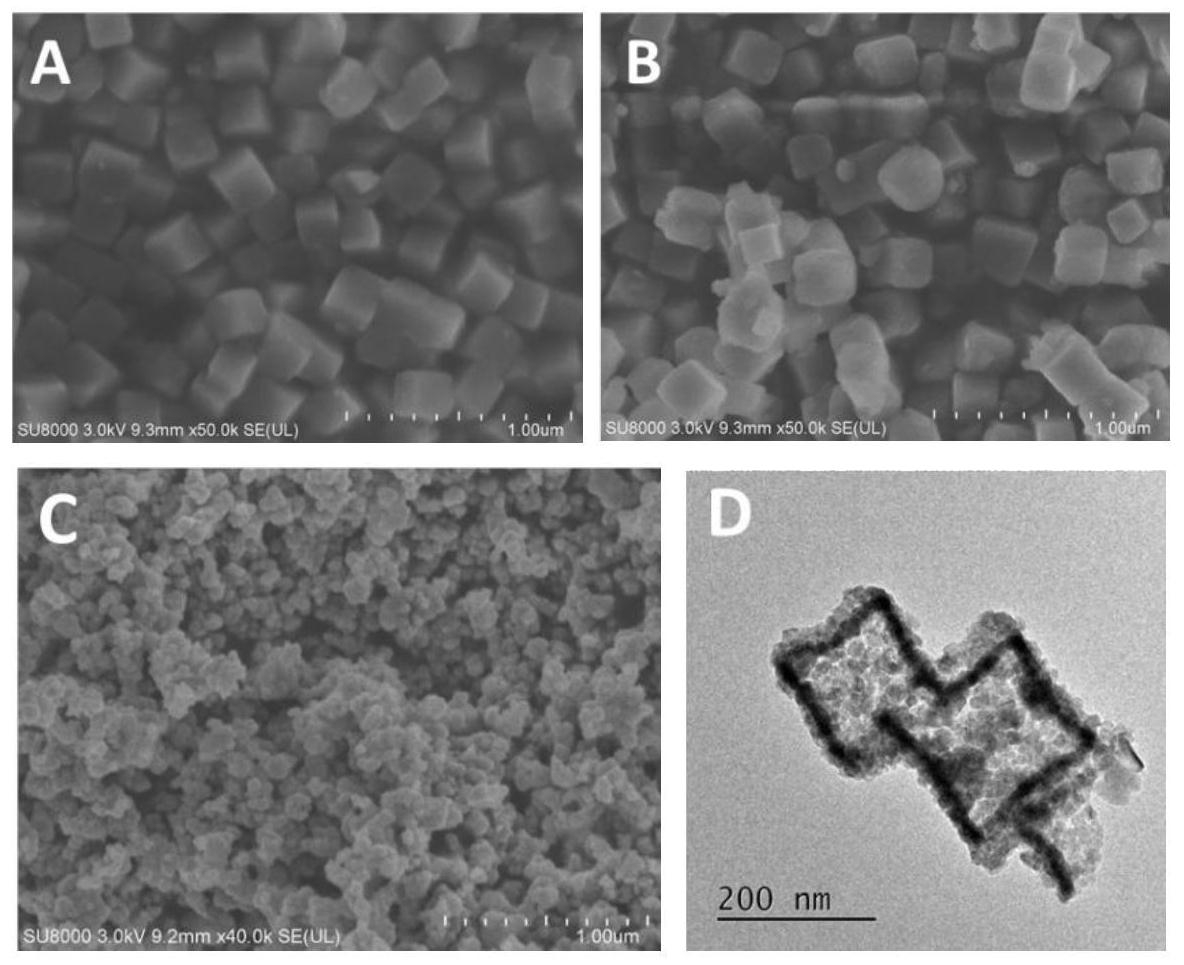

1.一种普鲁士蓝类似物衍生的金属硫化物/氮掺杂碳电催化剂，其特征在于所述催化剂是以钴铁普鲁士蓝类似物为模板，通过氨水刻蚀和气相硫化后得到CoS2‑FeS2/氮掺杂碳催化剂；其中钴铁普鲁士蓝类似物记为CoFe‑PBA，CoS2‑FeS2/氮掺杂碳催化剂记为CoS2‑FeS2/NC；所述基于普鲁士蓝类似物衍生的金属硫化物/氮掺杂碳电催化剂的制备方法，其特征在于包括以下具体步骤：(a)  CoFe‑PBA的制备称取860  mg  Co(NO3)2·6H2O和1.32  g柠檬酸钠溶解于100  mL去离子水中，记为溶液A；称取658  mg铁氰化钾溶于另一份100  mL去离子水中，记为溶液B；在搅拌的条件下，将B溶液加入到A溶液中，搅拌三分钟，静置10  h后离心收集样品，去离子水和无水乙醇各洗涤三次，50  ℃干燥12  h；(b)  CoS2‑  FeS2/NC的制备将20  mg  Co‑Fe  PBA分散于  50  mL乙醇中，将其加入到50  mL浓度为25%的氨水溶液中，搅拌反应10  min，离心收集样品，去离子水洗涤至溶液接近中性为止，60  ℃干燥24  h，得到钴铁纳米框架，记为CoFe‑NFs；称取20  mg上述CoFe‑NFs于磁舟中置于管式炉的下端，称取200~400  mg硫粉于磁舟中置于管式炉的上端，以2  ℃/min的速率升温至200~500  ℃，氮气氛围中硫化1~5  h，制得所述催化剂CoS2‑FeS2/NC；所述金属硫化物/氮掺杂碳电催化剂呈中空纳米立方笼状结构，各元素均匀分布在立方体的边缘，催化剂的纳米立方笼单元平均粒径为100~200  nm；金属硫化物CoS2‑FeS2纳米颗粒的平均粒径为5‑30  nm，均匀地镶嵌在氮掺杂碳纳米片上。2.根据权利要求1所述的一种普鲁士蓝类似物衍生的金属硫化物/氮掺杂碳电催化剂，其特征在于所述催化剂用于电解水阴极析氢反应和阳极析氧反应。
