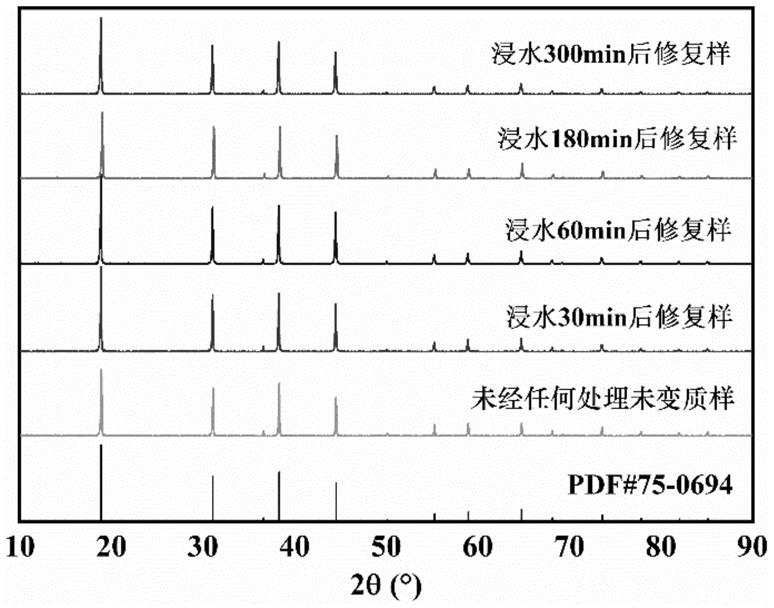

1.一种Mn4+掺杂氟化物或氟氧化物红色荧光材料的发光性能修复及其耐水性能提高方法，其特征在于：包括以下步骤：将已劣化的Mn4+掺杂氟化物或氟氧化物红色荧光粉置于修复改性剂的溶液中，充分搅拌均匀后，通过静置、过滤、用酒精洗涤和离心，得到沉淀物，将沉淀物烘干，得到发光性能修复、耐水性能提高的Mn4+掺杂氟化物或氟氧化物红色荧光粉；其中，所述修复改性剂为H2C2O4或草酸盐、亚硫酸或亚硫酸盐、亚硝酸或亚硝酸盐、硫化物、以及Zn粉中的一种或多种。

4+

2.根据权利要求1所述的方法，其特征在于：所述已劣化的Mn 掺杂的氟化物或氟氧化物红色荧光粉的化学式为A2XF6:yMn4+、BXF6(6H2O):yMn4+、A3MF6:yMn4+、A2NF7:yMn4+、A2NOxF6-x:yMn4+，A代表Li、Na、K、Rb、Cs和NH4中的一种或两种以上的组合；B代表Ba和Zn中的一种或两种的组合；X代表Si、Ge、Sn、Ti、Zr和Hf中的一种或两种以上的组合；M代表Al、Ga、三价稀土元素中的一种或两种以上的组合；N代表Ta、Nb、W、Mo元素中的一种或两种以上的组合，当x＝1时，N为Ta或Nb，当x＝2时，N为W或Mo；y为Mn4+相对X、M或N离子所占的摩尔百分比系数，且y为0～100％。

3.根据权利要求1所述的方法，其特征在于：所述修复改性剂的溶液的溶剂为水、无机或有机酸类、有机醇类溶剂中的一种或两种以上的组合。

4.根据权利要求4所述的方法，其特征在于：所述修复改性剂的溶液的质量分数为大于

0小于或等于100wt％。

5.根据权利要求1所述的方法，其特征在于：所述充分搅拌均匀的时间为30min～168h。

6.根据权利要求1所述的方法，其特征在于：所述将沉淀物烘干为将沉淀物在70～100℃真空干燥箱中烘干3-5h。
