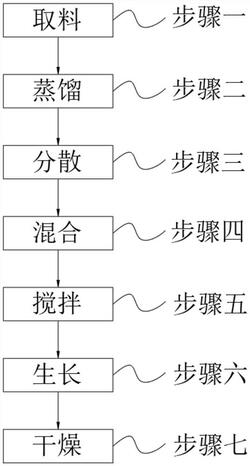

1.一种铂纳米线在载体介孔可控生长机理的调控方法，包括以下步骤：步骤一，取料；

步骤二，蒸馏；步骤三，分散；步骤四，混合；步骤五，搅拌；步骤六，生长；步骤七，干燥；其特征在于：其中在上述步骤一中，按照各组分的重量份数分别称取290～310份的N,N‑二甲基甲酰胺、8～12份的乙二醇、8～10份的金属氧化物@氮化钛载体、4～6份的氢氧化钠、7～9份的无水硫酸铜和8～12份的氯铂酸，分别放置备用；

其中在上述步骤二中，将步骤一中备好的N,N‑二甲基甲酰胺放入容器中，再加入备好的无水硫酸铜，静置后倒入蒸馏瓶中，低压蒸馏后得到纯净N,N‑二甲基甲酰胺；

其中在上述步骤三中，将步骤二中得到的纯净N,N‑二甲基甲酰胺倒入超声波分散机中，并加入步骤一中备好的金属氧化物@氮化钛载体和乙二醇，利用超声波震荡使金属氧化物@氮化钛载体和乙二醇均匀分散在纯净N,N‑二甲基甲酰胺中，得到生长基液；

其中在上述步骤四中，将步骤三中得到的生长基液倒入磁力搅拌机中，边低速搅拌边加入步骤一中备好的氢氧化钠和氯铂酸，搅拌后密封静置得到初步混合液；

其中在上述步骤五中，将步骤四中得到的初步混合液倒入磁力搅拌机中高速搅拌，充分搅拌后得到完全混合液；

其中在上述步骤六中，将步骤五中得到的完全混合液放入聚四氟乙烯衬里高压反应釜中，聚四氟乙烯衬里高压反应釜的压强为2500～3500KPa，温度为150～190℃，反应时间为6～12h，高温加热后得到负载铂纳米线的混合物；

其中在上述步骤七中，将步骤六中得到的铂纳米线负载的混合物倒入容器中密封静置，过滤后用乙醇反复洗涤，洗涤后放入烘箱中烘干，得到在介孔金属氧化物@氮化钛上生长的铂纳米线。

2.根据权利要求1所述的一种铂纳米线在载体介孔可控生长机理的调控方法，其特征在于：所述步骤二中，静置温度为25～30℃，静置时间为0.2～0.3h，低压蒸馏的压强为2.2～2.7KPa，蒸馏温度为120～140℃，蒸馏时间为0.5～0.8h。

3.根据权利要求1所述的一种铂纳米线在载体介孔可控生长机理的调控方法，其特征在于：所述步骤三中，超声波分散机的工作频率为5～13kHz，分散时间为3.5～4.5h。

4.根据权利要求1所述的一种铂纳米线在载体介孔可控生长机理的调控方法，其特征在于：所述步骤四中，磁力搅拌机的搅拌转速为30～60r/min，搅拌时间为1.5～2.5h，密封静置的温度为25～30℃，静置时间为0.2～0.3h。

5.根据权利要求1所述的一种铂纳米线在载体介孔可控生长机理的调控方法，其特征在于：所述步骤五中，磁力搅拌机的搅拌转速为250～330r/min，搅拌时间为23～25h。

6.根据权利要求1所述的一种铂纳米线在载体介孔可控生长机理的调控方法，其特征在于：所述步骤七中，密封静置温度为25～30℃，静置时间为0.8～1.2h，过滤后每隔0.5h用乙醇冲洗，反复操作四次，放入烘箱中的温度为45～50℃，烘烤时间为1.5～2h。
