1.一种铂纳米颗粒负载介孔氧化铝原位制备方法，其特征在于：包括如下步骤：a、制备Al-Pt二元合金：在直径为5cm的纯铝靶材上缠绕2～5根直径0.5～1mm、长3～

5cm的铂丝制成Al-Pt复合靶材；以铝片为基材，通过Al-Pt复合靶材和纯Al靶材双靶共溅射的方法制备Al-Pt二元合金；溅射电流分别为Al-Pt复合靶材110～200mA和纯Al靶200～

320mA；溅射时间为10～20 min；

b、阳极氧化：将步骤a获得的Al-Pt二元合金置于0.3～0.6M的硫酸水溶液中，在0～6V动电位或恒电位阳极氧化，制备出铂纳米颗粒负载介孔氧化铝。

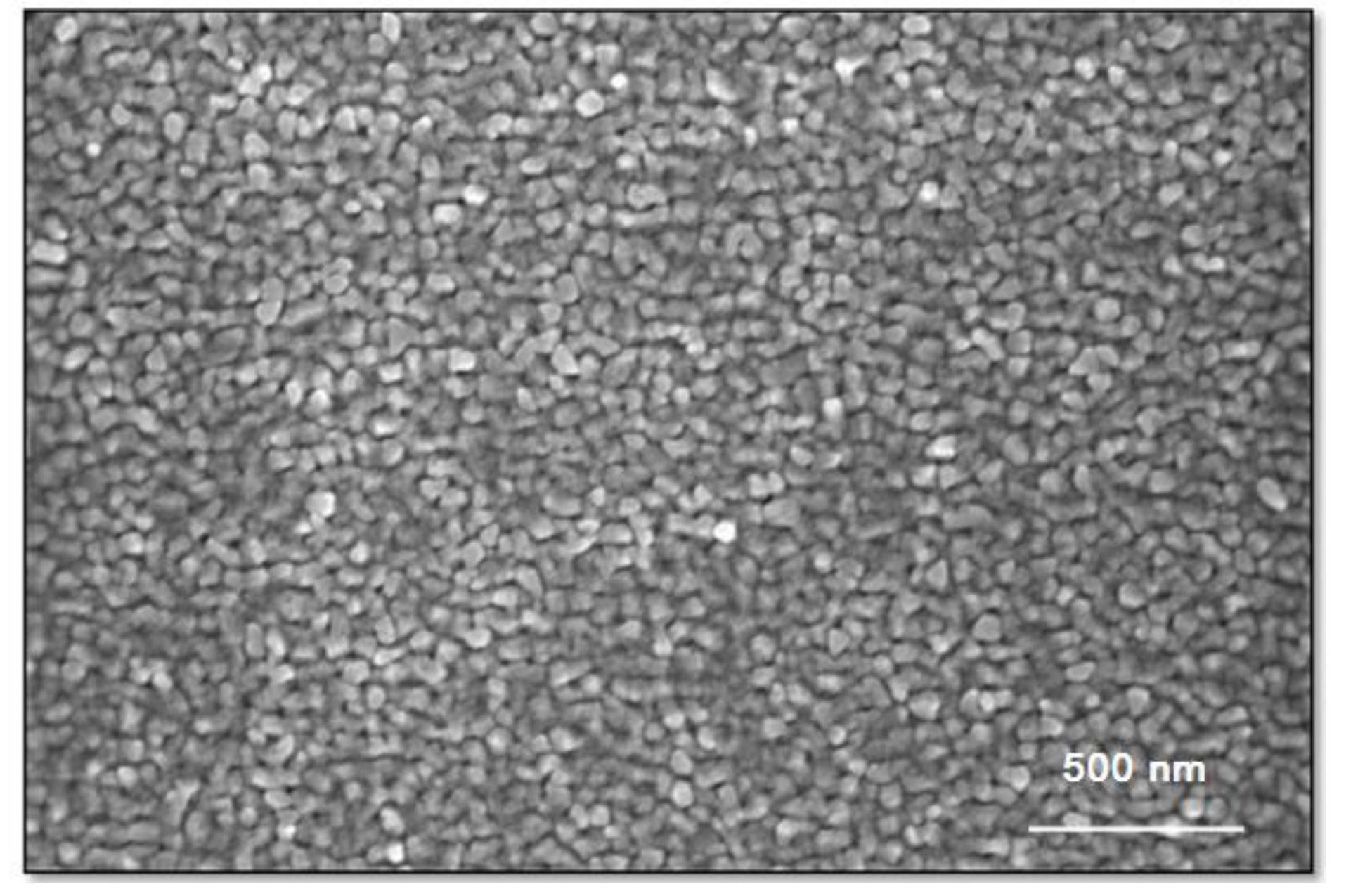

2.如权利要求1所述的方法，其特征在于：步骤a中在铝基材上获得一层厚100～200nm的Al-Pt二元合金，铂含量为1 at％～5 at％。

3.如权利要求1或2所述的方法，其特征在于：步骤b中在Al-Pt二元合金上制备出一层厚100～200nm的铂纳米颗负载介孔氧化铝，铂纳米颗粒的尺寸介于5～50nm，且均匀弥散的分布于介孔氧化铝的孔壁之中。

4.如权利要求1或2所述的方法，其特征在于：步骤a中，溅射电流分别为Al-Pt复合靶材

110mA和纯Al靶320mA；溅射时间为10min。

5.如权利要求3所述的方法，其特征在于：步骤a中，溅射电流分别为Al-Pt复合靶材

110mA和纯Al靶320mA；溅射时间为10min。

6.如权利要求1或2所述的方法，其特征在于：步骤b中硫酸水溶液浓度为0.4M。

7.如权利要求3所述的方法，其特征在于：步骤b中硫酸水溶液浓度为0.4M。

8.如权利要求1或2任一项所述的方法，其特征在于：步骤b中在3V电压阳极氧化20min。

9.如权利要求3所述的方法，其特征在于：步骤b中在3V电压阳极氧化20min。
