专利号: 2019101193555
申请人: 淮阴工学院
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

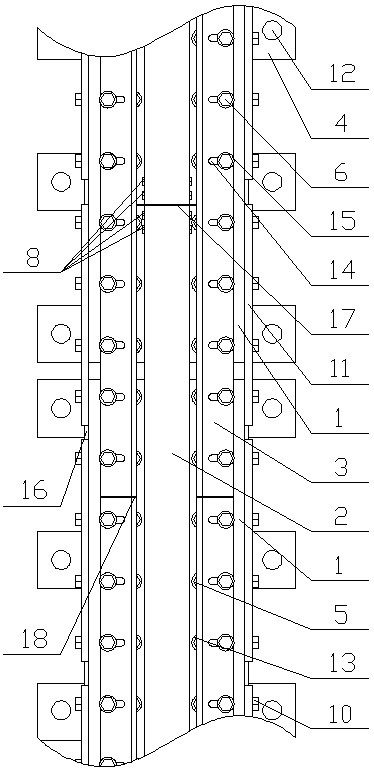

1.升降电梯厢的侧壁导轮轨道,其特征在于:

包括截面为“U”形的条形轨道槽A(1);

所述条形轨道槽A(1)内的槽底A、沿着条形轨道槽(1)的延伸方向固定有条形轨道槽B(2),所述条形轨道槽B(2)的槽口B面向条形轨道槽A(1)的槽底A;

所述条形轨道槽B(2)的槽底B、面向条形轨道槽A(1)的槽口A一侧的端面任意位置处与条形轨道槽A(1)的槽口A之间的距离相等;

所述条形轨道槽A(1)内的槽壁A、沿着条形轨道槽(1)的延伸方向固定有条形侧板(3);

两条形侧板(3)相互平行,并且两条形侧板(3)之间的距离与升降电梯想的侧壁导轮的宽度相等。

2.如权利要求1所述的升降电梯厢的侧壁导轮轨道,其特征在于:所述条形轨道槽B(2)的槽口B向外设有翻边B(24),所述翻边B(24)通过螺栓A(5)与条形轨道槽A(1)的槽底A固定连接;

所述螺栓A(5)设有多个,分别沿着条形轨道槽A(1)的延伸方向依次等间距分布。

3.如权利要求2所述的升降电梯厢的侧壁导轮轨道,其特征在于:所述条形轨道槽B(2)的槽口B与条形轨道槽A(1)的槽底A之间设有垫板A(9);

所述螺栓A(5)依次穿过翻边B(24)和垫板A(9)之后与条形轨道槽A(1)的槽底A所设的螺纹孔A(20)固定连接。

4.如权利要求2所述的升降电梯厢的侧壁导轮轨道,其特征在于:所述条形轨道槽B(2)包括多个依次首尾相接的条形轨道槽单元B;

相邻两个条形轨道槽单元B的相邻端部分别通过螺栓B(8)与连接件(7)固定连接;

所述螺栓B(8)位于条形轨道槽B(2)的侧壁;

所述连接件(7)的两侧外壁之间的距离与条形轨道槽B(2)的侧壁B内侧之间的距离相等。

5.如权利要求4所述的升降电梯厢的侧壁导轮轨道,其特征在于:相邻两个条形轨道槽单元B之间形成连接缝(25);

所述连接缝(25)位于条形轨道槽B(2)的槽底B一侧的位置处焊接固定形成焊疤A(17);

所述焊疤A(17)面向条形轨道槽A(1)的槽口A一侧端面为与条形轨道槽B(2)的槽底B面向条形轨道槽A(1)的槽口A一侧端面齐平的光滑面。

6.如权利要求1所述的升降电梯厢的侧壁导轮轨道,其特征在于:所述条形侧板(3)为“L”形结构,所述条形侧板(3)的平行于条形轨道槽B(2)的槽底B的面板A、过螺栓C(6)与条形轨道槽A(1)的槽壁A的槽口A端固定连接,所述条形侧板(3)的垂直于条形轨道槽B(2)的槽底B的面板B、于条形轨道槽A(1)内;

所述螺栓C(6)设有多个,沿着条形轨道槽A(1)的延伸方向依次等距离分布;

并且面板B位于面板A的所在侧与调节螺栓(10)的端部接触;

条形轨道槽A(1)的槽壁A设有与调节螺栓(10)匹配的螺纹孔B(22),所述调节螺栓(10)的端部由外向内穿过螺纹孔B(22)后与条形侧板(3)的面板B接触。

7.如权利要求6所述的升降电梯厢的侧壁导轮轨道,其特征在于:所述调节螺栓(10)设有多个,沿着条形轨道槽A(1)的延伸方向依次等距离分布;

所述调节螺栓(10)的螺帽与条形轨道槽A(1)的槽壁A之间设有垫板B(11),所述调节螺栓(10)分别穿过垫板B(11)所设的条形通孔C(23)后与螺纹孔B(22)连接。

8.如权利要求6所述的升降电梯厢的侧壁导轮轨道,其特征在于:所述面板A上对应于螺栓C(6)分别设有条形通孔D(14),所述条形通孔D(14)的延伸方向与条形轨道槽A(1)的延伸方向垂直;

所述螺栓C(6)穿过条形通孔D(14)后与条形轨道槽A(1)的槽壁A所设的螺纹孔E(21)固定。

9.如权利要求6所述的升降电梯厢的侧壁导轮轨道,其特征在于:所述条形侧板(3)包括多个依次首尾相接的条形侧板单元;

相邻两个条形侧板单元之间形成连接缝(25);

所述连接缝(25)位于面板B一侧的位置处焊接固定形成焊疤B(18);

所述焊疤B(18)背向条形轨道槽A(1)的对应侧槽壁A的端面为与面板B背向条形轨道槽A(1)的对应侧槽壁A一侧端面齐平的光滑面。

10.如权利要求1所述的升降电梯厢的侧壁导轮轨道,其特征在于:所述条形轨道槽A(1)的槽底两侧、沿着条形轨道槽A(1)的延伸方向分别设有多个安装块(4),所述安装块(4)沿着条形轨道槽A(1)的延伸方向依次等距离分布。
