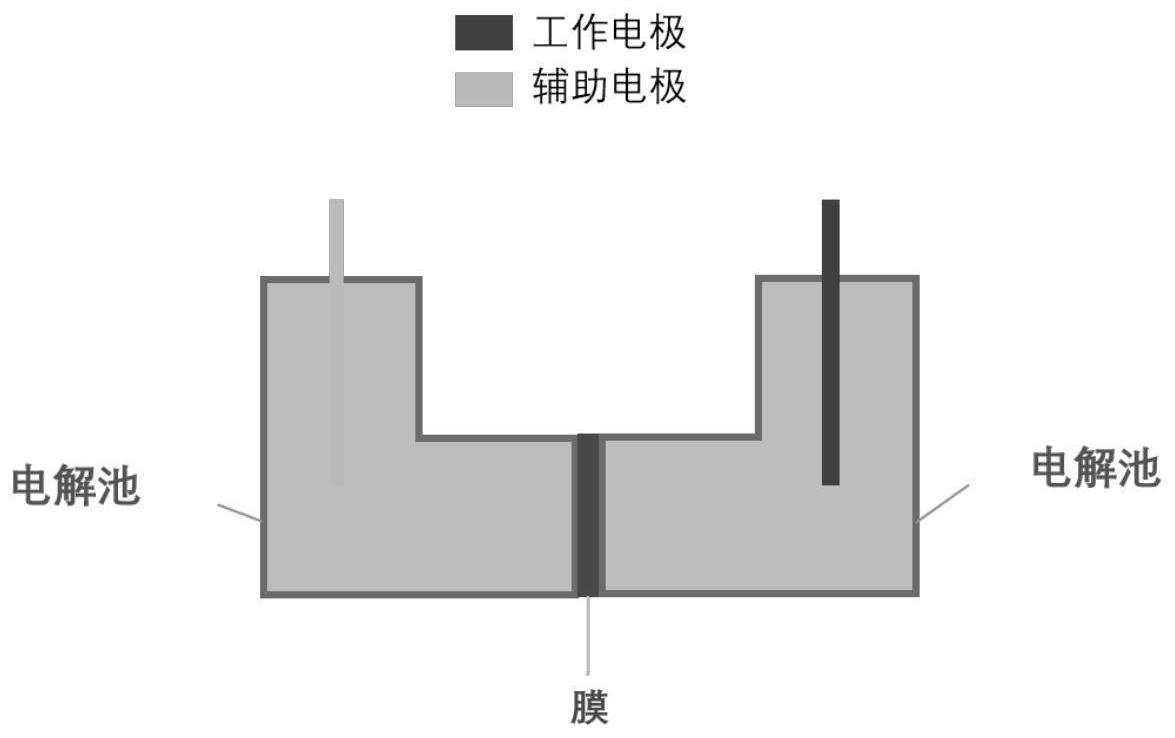

1.一种萃取膜及渗透汽化膜结构与性能的电化学检测方法，其特征在于，包含如下步骤：步骤一、安装两电极测量装置，所述装置包含电解池，将萃取膜置于电解池中部，两侧电解室中分别插入工作电极和辅助电极；

6

步骤二、在电解池两边注入电解液，在0.1Hz 10Hz频率范围内用5mV 10mV交流电压进~ ~行阻抗测试，得到阻抗数据；

步骤三、构建等效电路对测得的阻抗数据进行拟合，等效电路采用以下结构：电阻Re与恒电位元件CPE并联，电阻Rm与电容C并联，然后再将两者串联；

步骤四、建立拟合得到的电阻Rm分别与膜选择层厚度和传质速率之间的关系为：， ，其中，L1是膜选择层的厚度，Rm是膜电阻，ρ是电阻率，A1是膜选择层的表面积，k0是传质速率，K是分布系数，D1是电解质溶液通过萃取膜或渗透汽化膜选择层的扩散系数。

2.如权利要求1所述的萃取膜及渗透汽化膜结构与性能的电化学检测方法，其特征在于：所述电解液为极性有机污染物水溶液，浓度范围为0.01mol/L 0.05mol/L；使用前，提前~将膜泡在去离子水中充分浸润。

3.如权利要求2所述的萃取膜及渗透汽化膜结构与性能的电化学检测方法，其特征在于：所述极性有机污染物包含苯酚溶液、苯胺溶液、双酚A、二苯胺中的一种或几种。

4.如权利要求1所述的萃取膜及渗透汽化膜结构与性能的电化学检测方法，其特征在于：膜材料为以聚二甲基硅氧烷（PDMS）作为选择层的萃取膜，选择层厚度为3μm 100μm。

~
