专利号: 2021104798561
申请人: 吴萌萌
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

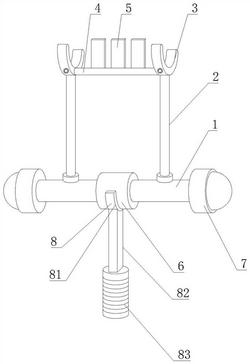

1.一种厚度可调的上颌骨截骨定位器,包括含杆(1),所述含杆(1)的顶部固定连接有调节支撑杆(2),所述调节支撑杆(2)的顶部固定连接有掀唇块(3),所述掀唇块(3)的正面螺纹连接有固定栓,所述掀唇块(3)的内侧转动连接有定位杆(4),其特征在于:所述定位杆(4)的顶部设置有厚度调节板(5),所述含杆(1)的中部设置有含杆调节机构(6),所述含杆(1)的两端均设置有吸水机构(7),所述含杆调节机构(6)的底部设置有放置机构(8);

所述厚度调节板(5)包括固定板(51),所述固定板(51)固定安装在定位杆(4)的顶部,所述固定板(51)的顶部固定连接有弹性板(52),所述固定板(51)的正面转动连接有转杆(53);

所述含杆调节机构(6)包括调节筒(61),所述调节筒(61)设置在含杆(1)的中部,所述调节筒(61)内腔的中部固定安装有中心板(62),所述中心板(62)的两侧均固定安装有限位块(63),所述调节筒(61)的顶部固定连接有充气接头(64);

所述吸水机构(7)包括固定环(71),所述固定环(71)固定安装在含杆(1)的两端,所述固定环(71)远离含杆(1)的一端固定连接有半圆块(72),所述半圆块(72)远离固定环(71)的一端固定连接有硅胶垫(73),所述半圆块(72)的外壁上开设有进水孔(74)。

2.根据权利要求1所述的一种厚度可调的上颌骨截骨定位器,其特征在于:所述转杆(53)的外壁上固定安装有拉绳(54),所述拉绳(54)远离转杆(53)的一端与弹性板(52)的顶部固定连接,所述转杆(53)的右侧设置有转杆固定机构(55)。

3.根据权利要求1所述的一种厚度可调的上颌骨截骨定位器,其特征在于:所述调节筒(61)的内腔中滑动连接有密封滑板(65),所述密封滑板(65)远离中心板(62)的一端与含杆(1)固定连接。

4.根据权利要求1所述的一种厚度可调的上颌骨截骨定位器,其特征在于:所述固定环(71)的内腔中活动连接有吸水塞块(75),所述吸水塞块(75)的右侧活动连接有海绵环(751),所述海绵环(751)的右侧固定连接有导水机构(752)。

5.根据权利要求4所述的一种厚度可调的上颌骨截骨定位器,其特征在于:所述导水机构(752)包括锥环(a1),所述锥环(a1)固定连接在海绵环(751)的右侧,所述锥环(a1)的内腔中固定连接有弧形导板(a2),所述弧形导板(a2)远离锥环(a1)内腔的一端固定连接有水滴块(a3),所述水滴块(a3)的左侧固定连接有汇集块(a4),所述汇集块(a4)的左侧与吸水塞块(75)的右侧活动连接。

6.根据权利要求1所述的一种厚度可调的上颌骨截骨定位器,其特征在于:所述调节支撑杆(2)的内部设置有弹力筋(21),所述弹力筋(21)的内腔中设置有弯折调节机构(22),所述弯折调节机构(22)包括固定电磁铁(221),所述固定电磁铁(221)固定安装在调节支撑杆(2)内腔的底部,所述固定电磁铁(221)的顶部固定连接有结合板(222)。

7.根据权利要求6所述的一种厚度可调的上颌骨截骨定位器,其特征在于:所述结合板(222)的顶部开设有凹槽(223),所述凹槽(223)的顶部活动连接有胶囊管(224),所述胶囊管(224)的内部开设有减重腔(225)。

8.根据权利要求1所述的一种厚度可调的上颌骨截骨定位器,其特征在于:所述放置机构(8)包括吸附环(81),所述吸附环(81)活动连接在调节筒(61)的底部,所述吸附环(81)的底部固定连接有延长杆(82),所述延长杆(82)的底部固定连接有握柄(83)。

9.根据权利要求8所述的一种厚度可调的上颌骨截骨定位器,其特征在于:所述吸附环(81)的内腔中固定安装有吸附电磁铁(811),所述吸附环(81)的顶部开设有方槽(812)。
