专利号: 202110290434X
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

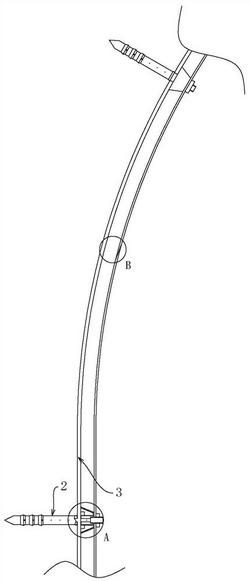

1.用于冻土区的隧道排水装置,包括用于插入土层/岩层的并与所处位置土层/岩层形成锚固的若干锚杆(2)和贴附固定在隧道内侧壁的引水网(3),其特征在于,各所述锚杆(2)靠近尖端的一端的外表面延伸有若干圆锥台形状的防脱凸起(5),所述防脱凸起(5)的后反斜面上开设有若干呈环形均匀阵列的防堵槽(6),所述锚杆(2)内部开设有排水孔(4),所述防堵槽(6)内沿锚杆(2)的径向开设有连通排水孔(4)的第一连通孔(7),所述锚杆(2)的外表面其它部位沿锚杆(2)的径向开设有连通排水孔(4)的第二连通孔(8),所述锚杆(2)远离防脱凸起(5)的一端螺纹连接有第一螺母(11),构成通过第一螺母(11)螺纹连接在锚杆(2)上将引水网(3)贴附固定在隧道内侧壁上的结构,所述引水网(3)上延伸有若干引水绳(18),所述锚杆上开设有连通排水孔(4)的贯穿孔(9),所述引水绳(18)通过贯穿孔(9)插接在排水孔(4)内,所述锚杆在冻土层(1)外的端部螺纹连接有阻水挡碗(12),所述阻水挡碗(12)上固定可拆卸连接有挡板(16),若干阻水挡碗(12)上连接的挡板(16)构成限定阻挡并引导从引水网(3)上脱离的水的结构。

2.根据权利要求1所述的用于冻土区的隧道排水装置,其特征在于,所述引水绳(18)或引水网(3)自外到内依次由外保护层(101)、引水层(102)、内保护层(103)和加固层(104)构成,所述外保护层(101)为钢丝网,所述引水层(102)为引水棉,所述内保护层(103)为橡胶套,所述内保护层(103)的内、外两端面为粗糙表面,所述加固层(104)为钢丝绳。

3.根据权利要求1所述的用于冻土区的隧道排水装置,其特征在于,所述锚杆(2)远离防脱凸起(5)的一端的外表面开设有外螺纹(10),所述第一螺母(11)与外螺纹(10)螺纹连接。

4.根据权利要求1所述的用于冻土区的隧道排水装置,其特征在于,所述排水孔(4)的开口处的内端面开设有内螺纹(14),所述阻水挡碗(12)的内端面延伸有内连接头(13),所述内螺纹(14)与内连接头(13)螺纹连接。

5.根据权利要求4所述的用于冻土区的隧道排水装置,其特征在于,所述阻水挡碗(12)的外端面延伸有外连接头(15),所述外连接头(15)上螺纹连接有第二螺母(17),所述挡板(16)通过第二螺母(17)与阻水挡碗(12)固定可拆卸连接。

6.根据权利要求1所述的用于冻土区的隧道排水装置,其特征在于,竖直方向上相邻两块所述挡板(16)相靠近的端部为斜面,且竖直方向上相邻两块所述挡板(16)的斜面相配合,当两块所述挡板(16)的斜面相配合时位于下方的挡板(16)上的斜面朝向引水网(3)。

7.采用权利要求5所述的用于冻土区的隧道排水装置的排水方法,其特征在于,该方法包括:将所述锚杆(2)从隧道内侧壁钉入冻土层(1);将所述引水绳(18)通过贯穿孔(9)插入排水孔(4)内;通过所述第一螺母(11)将引水网(3)紧贴隧道内侧壁固定在锚杆(2)上;通过所述内连接头(13)螺纹连接在排水孔(4)中的内螺纹(14)上将阻水挡碗(12)固定在锚杆上;将所述挡板(16)挂接在外连接头(15)上,通过所述第二螺母(17)将挡板(16)固定在阻水挡碗(12)上;通过粘合剂将挡板(16)的接缝处粘贴固定。
