专利号: 2021101090363
申请人: 安徽信息工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

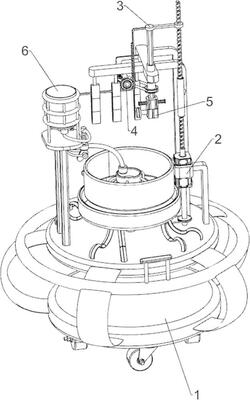

1.一种街边小贩专用全自动棉花糖制作装置,其特征在于,包括有:移动机构(1),移动机构(1)顶部连接有旋转机构(2);

移动机构(1)包括有:

轮子(11),其设有4个轮子(11);

底座(12),轮子(11)顶部之间连接有底座(12);

第一固定架(13),底座(12)外侧之间连接有第一固定架(13),第一固定架(13)顶部两侧均连接有把手(14);

旋转机构(2)包括有:

第一支撑板(21),第一固定架(13)顶部一侧连接有第一支撑板(21),第一支撑板(21)上部设有双轴电机(22);

收集框(23),第一固定架(13)顶部连接有收集框(23);

第一转轴(25),收集框(23)上转动式连接有第一转轴(25),第一转轴(25)底部与双轴电机(22)的一侧输出轴之间连接有第一传动组件(26);

第二固定架(27),第一转轴(25)上部连接有第二固定架(27),第二固定架(27)顶部之间连接有发热片(28);

固定环(24),第一支撑板(21)上部连接有固定环(24);

还包括有下压机构(3),下压机构(3)包括有:第三固定架(31),第一固定架(13)顶部一侧连接有第三固定架(31);

第一固定杆(32),第三固定架(31)上部连接有第一固定杆(32);

第二转轴(33),第一固定杆(32)上螺纹式连接有第二转轴(33),第二转轴(33)与双轴电机(22)的一侧输出轴连接;

轴承(36),第三固定架(31)上部转动式连接有轴承(36),轴承(36)上滑动式连接有方形杆(35);

连接杆(34),方形杆(35)顶部连接有连接杆(34),连接杆(34)与第二转轴(33)转动连接;

还包括有转动机构(4),转动机构(4)包括有:第一齿条杆(41),方形杆(35)顶部一侧连接有第一齿条杆(41);

固定块(42),第三固定架(31)内壁顶部设有固定块(42);

第三转轴(43),固定块(42)上转动式连接有第三转轴(43),第三转轴(43)上连接有第一齿轮(46),第一齿轮(46)与第一齿条杆(41)啮合;

第二固定杆(44),第三固定架(31)上连接有第二固定杆(44),第二固定杆(44)下部通过转动轴与第三转轴(43)之间连接有锥齿组(45);

第二传动组件(47),第二固定杆(44)的转动轴与轴承(36)之间连接有第二传动组件(47);

还包括有夹紧机构(5),夹紧机构(5)包括有:固定钉(53),方形杆(35)下部两侧均连接有固定钉(53),固定钉(53)上均滑动式连接有夹紧块(51);

弹簧(54),夹紧块(51)外侧与固定钉(53)之间均连接有弹簧(54);

拉杆(52),一侧夹紧块(51)上连接有拉杆(52);

还包括有加料机构(6),加料机构(6)包括有:限位杆(61),第三固定架(31)内壁顶部连接有3个限位杆(61);

第二齿条杆(62),方形杆(35)下部连接有第二齿条杆(62),第二齿条杆(62)与限位杆(61)滑动连接;

第二支撑板(63),第一固定架(13)顶部一侧连接有第二支撑板(63),第二支撑板(63)顶部连接有第四固定架(64);

下料桶(65),第四固定架(64)上设有下料桶(65),下料桶(65)底部一侧连接有管道(66);

开关(67),管道(66)底部连接有开关(67),开关(67)外侧连接有出料管(68);

第三固定杆(69),第二支撑板(63)内壁顶部对称连接有第三固定杆(69),第三固定杆(69)之间转动式连接有第二齿轮(610),第二齿轮(610)与第二齿条杆(62)啮合;

凸块(611),第二齿轮(610)的转动轴上连接有凸块(611),凸块(611)与开关(67)配合。

2.如权利要求1所述的一种街边小贩专用全自动棉花糖制作装置,其特征在于:所述第二转轴(33)为螺纹杆。
