专利号: 202023332646X
申请人: 湖北健居乐建材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

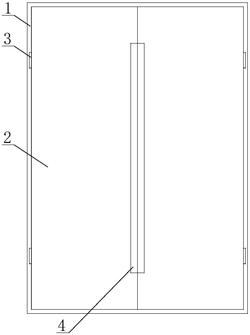

1.一种具有杀菌功能的组合衣柜,包括衣柜柜体(1)、柜门(2)、扭力铰接链(3)、扣槽(4)、挂衣腔(5)、分隔腔(6)、烘干板(7)和杀菌灯(8)和控制按钮(9),其特征在于:所述衣柜柜体(1)的前端设有柜门(2),所述柜门(2)通过扭力铰接链(3)安装在衣柜柜体(1)上,所述柜门(2)上开设有扣槽(4),所述衣柜柜体(1)的内部开设有挂衣腔(5),所述挂衣腔(5)的一侧设有分隔腔(6),所述分隔腔(6)的内部设有烘干板(7),所述烘干板(7)的上方设有杀菌灯(8),所述分隔腔(6)与挂衣腔(5)之间的衣柜柜体(1)上设有控制按钮(9)。

2.根据权利要求1所述的一种具有杀菌功能的组合衣柜,其特征在于:所述挂衣腔(5)的内部同样设有烘干板(7)和杀菌灯(8),柜门(2)以扭力铰接链(3)为中心在衣柜柜体(1)上转动。

3.根据权利要求1所述的一种具有杀菌功能的组合衣柜,其特征在于:所述烘干板(7)包括固定板体(71)、干燥箱(72)、接电板(73)、加热电阻(74)、驱动电机(75)、扇叶(76)和干燥孔(77),所述固定板体(71)的顶部设有干燥箱(72),所述干燥箱(72)的内部设有接电板(73),所述接电板(73)之间设有加热电阻(74),所述加热电阻(74)的上方设有扇叶(76),所述扇叶(76)的后端设有驱动电机(75),所述驱动电机(75)固定安装在固定板体(71)上,所述扇叶(76)前端的干燥箱(72)上开设有干燥孔(77)。

4.根据权利要求1所述的一种具有杀菌功能的组合衣柜,其特征在于:所述控制按钮(9)包括按钮框(91)、内置柱体(92)、限位板(93)、通电板(94)、固定转轴(95)、弹簧(96)、接电底座(97)和接电线(98),所述按钮框(91)的内部设有内置柱体(92),所述内置柱体(92)的底端设有限位板(93),所述限位板(93)的下方设有通电板(94),所述通电板(94)的一端活动安装在固定转轴(95)上,所述固定转轴(95)固定安装在按钮框(91)上,所述通电板(94)的一侧固定连接有弹簧(96),所述弹簧(96)远离通电板(94)的一端固定安装在按钮框(91)上,所述通电板(94)的另一侧设有接电底座(97),所述接电底座(97)与通电板(94)均连接有接电线(98)。
