专利号: 2020229604496
申请人: 李美荣
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

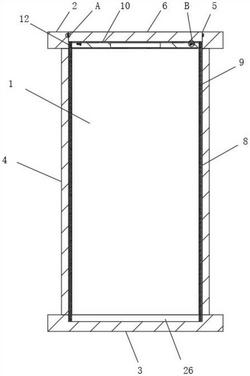

1.一种家用卫浴镜,包括卫浴镜(1),其特征在于,所述卫浴镜(1) 的上表面设置有上横边(2),所述卫浴镜(1)的下表面设置有下横边(3),所述卫浴镜(1)的左右两侧均设置有竖边(4),所述上横边(2)的上表面开设有矩形凹槽(5),所述矩形凹槽(5)贯穿上横边(2)设置,所述矩形凹槽(5)的内部滑动设置有矩形板(6),所述矩形凹槽(5)的内侧壁对称开设有固定槽(7),所述固定槽(7)内部设置有用于固定矩形板(6)的固定装置,所述竖边(4)的内侧壁开设有条形槽(8),所述条形槽(8)的一侧侧壁设置有条形齿(9),所述矩形凹槽(5)内部设置有刮板(10),所述刮板(10)的一侧固定连接有吸水棉(11),所述刮板(10)的两端均转动连接有齿轮(12),所述齿轮(12)的外齿与条形齿(9)相契合设置,所述刮板(10)的上表面开设有安装槽(13),所述安装槽(13)内部设置有用于固定刮板(10)的卡接装置。

2.根据权利要求1所述的一种家用卫浴镜,其特征在于:所述固定装置包括L形杆(14),所述L形杆(14)通过弹簧转轴转动连接在固定槽(7)内侧壁,所述L形杆(14)的一端转动连接有第一滚珠(15),所述矩形板(6)的外侧壁开设有与第一滚珠(15)相匹配的球形槽(16),所述L形杆(14)的下表面固定连接有挡块(17),所述固定槽(7)的下侧壁固定连接有限位块(18)。

3.根据权利要求1所述的一种家用卫浴镜,其特征在于:所述卡接装置包括卡槽(19),所述卡槽(19)与安装槽(13)相连通设置,所述安装槽(13)内部滑动设置有顶杆(20),所述顶杆(20)的一端转动连接有第二滚珠(21),所述安装槽(13)内侧壁固定连接有压缩弹簧(22),所述压缩弹簧(22)远离安装槽(13)内侧壁的一端与顶杆(20)的一侧固定连接设置,所述矩形板(6)的下表面固定连接卡杆(23),所述卡杆(23)的外侧壁开设有与第二滚珠(21)相匹配的弧形槽(24)。

4.根据权利要求1所述的一种家用卫浴镜,其特征在于:所述刮板(10)的一侧侧壁固定连接有把手(25),所述把手(25)的外侧壁套设有橡胶软垫。

5.根据权利要求1所述的一种家用卫浴镜,其特征在于:所述下横边(3)的上表面开设有容纳槽(26)。
