专利号: 2020226885500
申请人: 冯乃兵
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

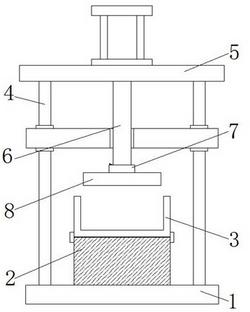

1.一种治疗胃肠道疾病中药的打粉装置,包括底板(1),其特征在于:所述底板(1)的顶端固定有底座(2),所述底座(2)的空腔内固定有电机(9),所述电机(9)的输出轴转动连接有转轴(10),所述转轴(10)转动贯穿底座(2)的顶端内壁,所述转轴(10)延伸至底座(2)的外壁并于末端固定有打粉盆(3),所述底座(2)与打粉盆(3)的连接处设置有轴承(11)。

2.根据权利要求1所述的一种治疗胃肠道疾病中药的打粉装置,其特征在于:所述底板(1)的顶端固定有对称的支柱(4),所述支柱(4)的顶端固定有横梁(5),所述横梁(5)的顶端外壁活动贯穿有推杆(6),所述推杆(6)的末端插接有固定套(7),所述固定套(7)的底端固定有打粉转盘(8);所述推杆(6)处于固定套(7)内部的外壁套接有螺纹套(14),所述螺纹套(14)的一侧表面开设有与固定套(7)相对应的卡槽(19);所述固定套(7)的内部开设有与螺纹套(14)螺纹连接的螺纹槽(15),所述固定套(7)的空腔内轴承连接有与螺纹槽(15)相对应的转动轴(16),所述转动轴(16)的外壁转动套接有齿轮(17),所述齿轮(17)的一侧啮合连接有齿条卡块(18),所述齿条卡块(18)的末端处于卡槽(19)的内部。

3.根据权利要求1所述的一种治疗胃肠道疾病中药的打粉装置,其特征在于:所述底座(2)的两侧表面均开设有散热口(12),所述散热口(12)的内部通过螺栓固定有防尘网(13)。

4.根据权利要求1所述的一种治疗胃肠道疾病中药的打粉装置,其特征在于:所述底板(1)的底端固定有两两对称的减震座,所述减震座的底部固定有软质垫。

5.根据权利要求2所述的一种治疗胃肠道疾病中药的打粉装置,其特征在于:所述转动轴(16)远离齿轮(17)的一侧延伸至固定套(7)的外壁并于末端固定有固定转盘,所述固定转盘的顶端固定有转把。

6.根据权利要求1所述的一种治疗胃肠道疾病中药的打粉装置,其特征在于:所述底板(1)的内部开设有空腔,所述空腔内固定有加强板。

7.根据权利要求4所述的一种治疗胃肠道疾病中药的打粉装置,其特征在于:所述减震座的底部固定有轮子,所述轮子为万向轮。

8.根据权利要求1所述的一种治疗胃肠道疾病中药的打粉装置,其特征在于:所述底板(1)的底端四角均固定有防撞垫,所述防撞垫为“L”形。
