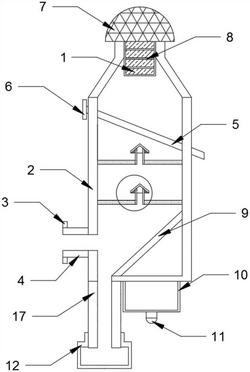

1.一种焊接烟雾除尘设备，包括除尘设备框体(2)、支撑框架(8)、吸附插板(5)，其特征在于：所述除尘设备框体(2)的左下端固定连接设置有进气管(4)，所述进气管(4)远离除尘设备框体(2)的一端固定安装设置有连接法兰(3)，所述除尘设备框体(2)的内部底端倾斜设置有百叶挡板(9)，所述除尘设备框体(2)的内部固定连接设置有若干个烟雾除尘挡板(15)，若干个所述烟雾除尘挡板(15)的中间位置的上端固定安装设置有烟雾过气管(14)，所述烟雾过气管(14)的上端固定连接设置有烟雾防护顶框(13)，所述烟雾过气管(14)的上端靠近雾防护顶框(13)的一侧固定连接设置有烟雾引流框(16)，所述烟雾过气管(14)的上端侧面开设有过气孔，所述过气孔处于烟雾引流框(16)与烟雾防护顶框(13)之间，所述除尘设备框体(2)上端左右侧面开设有插口，所述吸附插板(5)通过插口插设在除尘设备框体(2)上，所述吸附插板(5)的上端固定连接设置有限位板框(6)，所述支撑框架(8)通过螺纹连接设置在除尘设备框体(2)的上端，且所述除尘设备框体(2)的上端固定连接设置有防护细网(7)，所述支撑框架(8)的内部设置有杂质吸附层(1)，所述除尘设备框体(2)的下端远离百叶挡板(9)的一侧下端固定连接设置有灰尘引流管(17)，所述灰尘引流管(17)的下端通过螺纹连接设置有第二灰尘聚集箱(12)，所述除尘设备框体(2)的下端靠近百叶挡板(9)的一侧通过螺纹连接设置有第一灰尘聚集箱(10)。

2.根据权利要求1所述的一种焊接烟雾除尘设备，其特征在于：所述第一灰尘聚集箱(10)的下端中间位置处固定连接设置有安装块(11)。

3.根据权利要求1所述的一种焊接烟雾除尘设备，其特征在于：若干个所述烟雾除尘挡板(15)设置的间隔均匀。

4.根据权利要求1所述的一种焊接烟雾除尘设备，其特征在于：所述限位板框(6)的内侧设置有橡胶保护层。

5.根据权利要求1所述的一种焊接烟雾除尘设备，其特征在于：所述支撑框架(8)的上端侧面设置有橡胶限位圈。

6.根据权利要求1所述的一种焊接烟雾除尘设备，其特征在于：所述第二灰尘聚集箱(12)的长度大于灰尘引流管(17)的直径。
