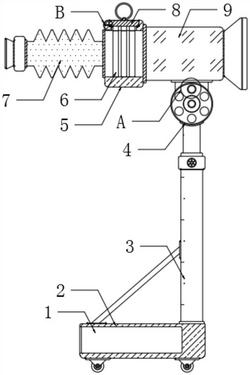

1.一种焊接烟雾过滤装置，包括移动底板(2)，其特征在于：所述移动底板(2)顶端右侧中部固定设置有调节安装杆(3)，所述调节安装杆(3)顶端固定设置有调节转套(4)，所述调节转套(4)内部固定设置有转动调节块(10)，所述转动调节块(10)顶端固定设置有电动吸气机(9)，所述调节转套(4)内部前侧、后侧四周均开设有若干固定孔(11)，所述转动调节块(10)前侧、后侧上端中部均固定设置有弹簧块(12)，所述电动吸气机(9)左侧固定设置有滤框(5)，所述滤框(5)顶端开设有安装槽且安装槽内部固定设置有安装板(8)，所述安装板(8)底端固定设置有若干滤板(6)，所述滤框(5)左侧固定设置有排气软管(7)。

2.根据权利要求1所述的一种焊接烟雾过滤装置，其特征在于：所述滤框(5)左侧上端与安装槽内部之间开设有安装通孔(13)，所述安装板(8)在位于安装通孔(13)的相对位置开设有限位孔(14)，所述安装通孔(13)与限位孔(14)内部之间固定设置有限位插杆(15)。

3.根据权利要求1所述的一种焊接烟雾过滤装置，其特征在于：所述移动底板(2)左侧开设有凹槽(1)且凹槽(1)外部固定设置有挡板。

4.根据权利要求1所述的一种焊接烟雾过滤装置，其特征在于：所述调节安装杆(3)左侧中部与移动底板(2)顶端之间固定设置有支杆。

5.根据权利要求1所述的一种焊接烟雾过滤装置，其特征在于：所述转动调节块(10)前侧、后侧上端中部均开设有安装凹口。

6.根据权利要求1所述的一种焊接烟雾过滤装置，其特征在于：所述排气软管(7)在远离滤框(5)的一端固定设置有活性炭框。
