专利号: 2020218392215
申请人: 南京菲兰化妆品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

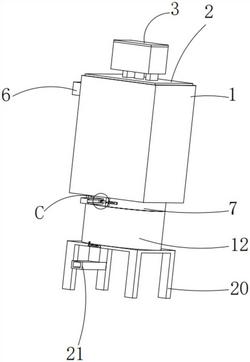

1.一种沐浴露生产用原材料搅拌混合装置,包括回形板(1),其特征在于:所述回形板(1)的顶部固定安装有盖板(2),盖板(2)的顶部固定安装有电机(3),电机(3)输出轴底部固定安装有转动杆(4),转动杆(4)的外侧顶部转动连接有圆形板(5),圆形板(5)的顶部连通并固定有进料口(6),所述圆形板(5)的底部固定安装有第一圆形围板(7),转动杆(4)的外侧固定安装有多个第一搅拌叶(8),转动杆(4)的外侧转动连接有防露板(9),所述转动杆(4)的外侧转动连接有过滤板(10),转动杆(4)的底部外侧固定安装有多个第二搅拌叶(11),所述过滤板(10)的外侧固定安装有第二圆形围板(12),第二圆形围板(12)的底部固定安装有支撑架(20),支撑架(20)的底部连通并固定有L形出料口(21)。

2.根据权利要求1所述的一种沐浴露生产用原材料搅拌混合装置,其特征在于:所述第一圆形围板(7)的外侧底部开设有第一矩形孔,防露板(9)的外侧固定连接有T形滑动轨(16),T形滑动轨(16)延伸至第一矩形孔外,所述回形板(1)的底部固定安装有固定块(13),固定块(13)的右侧开设有矩形孔,矩形孔内滑动套设有卡条(14),卡条(14)的前侧开设有多个螺纹槽,所述卡条(14)的左侧转动连接有转轴(15),转轴(15)的右侧转动连接有T形滑动块,T形滑动块滑动套设在T形滑动轨(16)内,所述固定块(13)的前侧开设有螺纹孔,螺纹孔内螺纹连接有T形螺栓(17),T形螺栓(17)与多个螺纹槽中的一个螺纹槽螺纹连接。

3.根据权利要求1所述的一种沐浴露生产用原材料搅拌混合装置,其特征在于:所述支撑架(20)的前侧顶部开设有矩形槽,矩形槽的内壁两侧开设有T形滑动槽,T形滑动槽内滑动连接有T形滑板(18),所述支撑架(20)顶部开设有第一方孔,第一方孔内滑动套设有固定条(19),T形滑板(18)的顶部开设有第二方孔,固定条(19)与第二方孔滑动连接。

4.根据权利要求1所述的一种沐浴露生产用原材料搅拌混合装置,其特征在于:所述转动杆(4)的外侧固定安装有八个第二搅拌叶(11),八个第二搅拌叶(11)等间距固定安装在转动杆(4)的外侧。

5.根据权利要求1所述的一种沐浴露生产用原材料搅拌混合装置,其特征在于:所述支撑架(20)的顶部固定安装有轴承,轴承的内圈与转动杆(4)的外侧固定安装。
