专利号: 2019101857490
申请人: 莆田市在梦里贸易有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-10-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

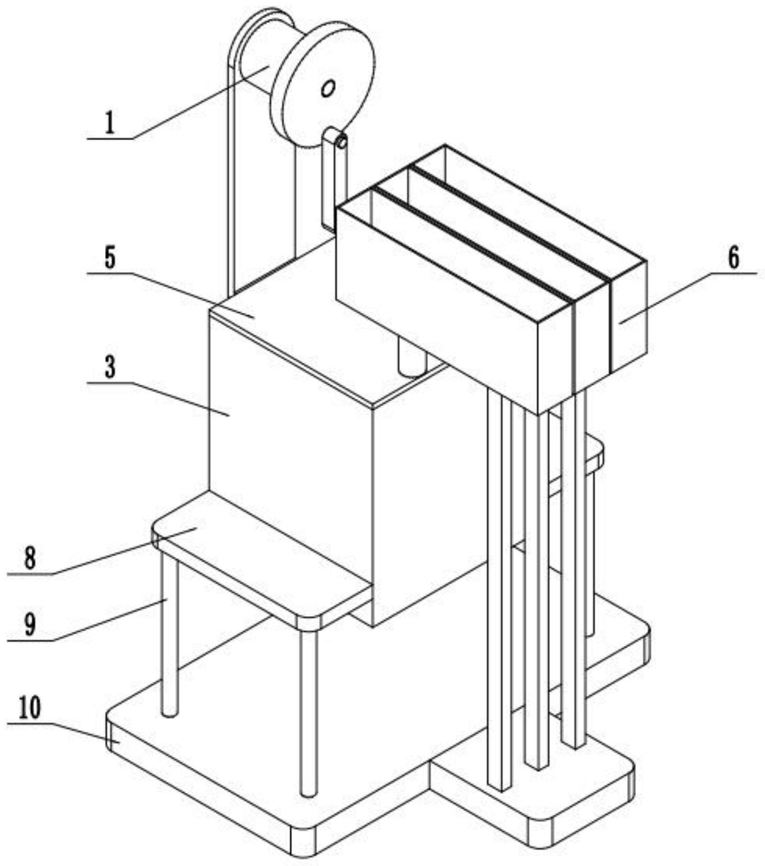

1.一种沐浴露生产搅拌系统,包括搅拌驱动机构(1)、搅拌机构(2)、搅拌箱(3)、带有控制阀门的出液管(4)、可拆卸箱盖(5)、储料机构(6)、进料控制机构(7)、上座板(8)、支撑杆(9)和下座板(10),其特征在于:所述搅拌箱(3)的顶面镂空,搅拌箱(3)的顶端密封固定连接可拆卸箱盖(5);所述搅拌箱(3)的底端固定连接并连通出液管(4);所述搅拌箱(3)的左右两端分别固定连接一块上座板(8);所述上座板(8)的底端通过两根支撑杆(9)固定连接在下座板(10)上;所述搅拌驱动机构(1)固定连接在搅拌箱(3)的后侧面上;所述搅拌驱动机构(1)传动连接搅拌机构(2),搅拌机构(2)的上端密封滑动连接在可拆卸箱盖(5)上,搅拌机构(2)的下端固定连接搅拌箱(3)的内部;所述储料机构(6)底面的一端固定连接在下座板(10)上,储料机构(6)底面的另一端固定连接在可拆卸箱盖(5)顶面的圆形进料孔上端;所述搅拌机构(2)传动连接进料控制机构(7),进料控制机构(7)位于搅拌箱(3)的内侧,进料控制机构(7)的上端间隙配合连接在可拆卸箱盖(5)顶面的圆形进料孔内;

所述搅拌驱动机构(1)包括伺服电机(1‑1)、电机座(1‑2)、旋转盘(1‑3)、偏心轴(1‑4)、偏心连杆(1‑5)、推拉轴(1‑6)和推拉块(1‑7);所述伺服电机(1‑1)通过电机座(1‑2)固定连接在搅拌箱(3)的后侧面上;所述伺服电机(1‑1)的输出轴的前端固定连接旋转盘(1‑3);所述旋转盘(1‑3)的偏心位置固定连接偏心轴(1‑4);所述偏心连杆(1‑5)的一端转动配合连接在偏心轴(1‑4)上,偏心连杆(1‑5)的另一端转动配合连接在推拉轴(1‑6)上,推拉轴(1‑

6)的前端固定连接推拉块(1‑7);所述推拉块(1‑7)固定连接在搅拌机构(2)上;

所述搅拌机构(2)包括矩形滑杆(2‑1)、矩形套管(2‑2)、双面齿条(2‑3)、升降滑座(2‑

4)、升降转轴(2‑5)、升降齿轮(2‑6)、升降搅拌轮(2‑7)、侧连杆(2‑8)、活动转轴(2‑9)、活动齿轮(2‑10)、固定齿条(2‑11)、L形固定块(2‑12)、槽形架(2‑13)和活动搅拌轮(2‑14);所述矩形滑杆(2‑1)的顶端固定连接推拉块(1‑7),矩形滑杆(2‑1)的中端密封滑动配合连接在可拆卸箱盖(5)中端的矩形通孔内;所述矩形滑杆(2‑1)的滑动配合连接在矩形套管(2‑2)的内部,矩形套管(2‑2)的底端固定连接在搅拌箱(3)内部的底面上;所述矩形套管(2‑2)的后侧面上固定连接双面齿条(2‑3),矩形套管(2‑2)的左右两侧侧面上分别设有一个矩形滑槽,矩形滑杆(2‑1)左右两侧的下端分别固定连接一个升降滑座(2‑4)的内端,两个升降滑座(2‑4)的中端分别滑动配合连接在两个矩形滑槽内,两个升降滑座(2‑4)的外端分别转动配合连接一根升降转轴(2‑5)的中端;所述升降转轴(2‑5)的前后两端分别固定连接一个升降搅拌轮(2‑7),升降转轴(2‑5)的后端固定连接升降齿轮(2‑6),升降齿轮(2‑6)啮合传动连接双面齿条(2‑3)侧面的齿,升降齿轮(2‑6)位于后端的升降搅拌轮(2‑7)和升降滑座(2‑

4)之间;所述侧连杆(2‑8)设有两个,两个侧连杆(2‑8)的内端分别转动配合连接在两个升降转轴(2‑5)的中端,两个侧连杆(2‑8)的外端分别转动配合连接在两个活动转轴(2‑9)的中端;所述活动转轴(2‑9)的前后两端分别固定连接一个活动搅拌轮(2‑14);所述活动转轴(2‑9)的后端固定连接活动齿轮(2‑10),活动齿轮(2‑10)位于活动搅拌轮(2‑14)的后端,活动齿轮(2‑10)啮合传动连接固定齿条(2‑11),固定齿条(2‑11)通过L形固定块(2‑12)固定连接在槽形架(2‑13);槽形架(2‑13)固定连接在搅拌箱(3)内部的后侧面上;所述活动转轴(2‑9)的后端滑动配合连接在槽形架(2‑13)的水平滑槽内;两个活动转轴(2‑9)的前端传动连接进料控制机构(7)下端的左右两侧;

所述进料控制机构(7)包括推拉臂(7‑1)、升降推座(7‑2)、T形架板(7‑3)、顶杆(7‑4)和堵料柱(7‑5);所述推拉臂(7‑1)设有两个,两个推拉臂(7‑1)的下端分别转动配合连接在两个活动转轴(2‑9)上;两个推拉臂(7‑1)的上端分别转动配合连接在升降推座(7‑2)的左右两端,升降推座(7‑2)的上端固定连接T形架板(7‑3),T形架板(7‑3)的顶面上固定连接三个顶杆(7‑4),三个顶杆(7‑4)的顶端分别固定连接一个堵料柱(7‑5),三个堵料柱(7‑5)滑动配合连接在可拆卸箱盖(5)顶面的三个圆形进料孔内。

2.根据权利要求1所述的一种沐浴露生产搅拌系统,其特征在于:所述堵料柱(7‑5)的直径大于顶杆(7‑4)的直径的二倍。

3.根据权利要求2所述的一种沐浴露生产搅拌系统,其特征在于:所述堵料柱(7‑5)采用弹力橡胶制成。

4.根据权利要求3所述的一种沐浴露生产搅拌系统,其特征在于:所述储料机构(6)包括储料箱(6‑1)、竖支架(6‑2)、进料管(6‑3)和前座板(6‑4);所述储料箱(6‑1)设有三个,三个储料箱(6‑1)的下端分别固定连接一个竖支架(6‑2),三个竖支架(6‑2)皆固定连接在前座板(6‑4)上,前座板(6‑4)固定连接在下座板(10)的前端;三个储料箱(6‑1)的下端分别固定连接一根进料管(6‑3),三根进料管(6‑3)的下端分别固定连接在可拆卸箱盖(5)顶面的三个圆形进料孔的上端,进料管(6‑3)通过圆形进料孔连通搅拌箱(3);所述堵料柱(7‑5)滑动配合连接在进料管(6‑3)内。

5.根据权利要求4所述的一种沐浴露生产搅拌系统,其特征在于:所述堵料柱(7‑5)的直径小于进料管(6‑3)内径的二分之一。
