专利号: 2020215673043
申请人: 蔡俊滔
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

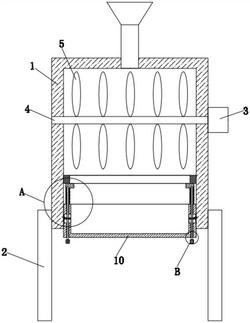

1.一种建筑施工粉碎设备,包括底部设置开口的箱体(1),其特征在于,所述箱体(1)的两侧底部均固定连接有支撑腿(2),箱体(1)的一侧固定连接有驱动电机(3),驱动电机(3)的输出轴上焊接有驱动轴(4),驱动轴(4)的外侧焊接有多组粉碎叶(5),箱体(1)内焊接有装配板(6),装配板(6)的顶部开设有装配孔,装配孔内卡装有滤板(7),滤板(7)的底部两侧均固定连接有抵板(8),抵板(8)的顶部与装配板(6)的底部相接触,抵板(8)的底部固定连接有承载板(9),两个承载板(9)的底部固定连接有同一个收集盒(10),收集盒(10)上开设有两个腔体,腔体的顶部内壁上开设有第一通孔,腔体的底部内壁上开设有第二通孔,承载板(9)的底部开设有丝杆孔,抵板(8)的底部开设有丝杆槽,相连通的丝杆孔和丝杆槽内螺纹连接有同一个丝杆(11),丝杆(11)的底端依次贯穿第一通孔、腔体和第二通孔,腔体内滑动安装有移动板(12),移动板(12)的顶部开设有安装孔,安装孔内固定连接有轴承(13),丝杆(11)与轴承(13)的内圈固定连接,两个腔体相互远离的一侧内壁上均开设有固定孔,固定孔内滑动安装有固定板(14),移动板(12)与固定板(14)之间铰接有铰接板(15),箱体(1)的两侧内壁上均开设有固定槽,固定板(14)与固定槽相卡装。

2.根据权利要求1所述的一种建筑施工粉碎设备,其特征在于,所述丝杆(11)的底端固定连接有旋钮。

3.根据权利要求1所述的一种建筑施工粉碎设备,其特征在于,所述箱体(1)的两侧均开设有驱动孔,驱动轴(4)转动安装于两个驱动孔内。

4.根据权利要求1所述的一种建筑施工粉碎设备,其特征在于,所述箱体(1)的顶部开设有加料孔,加料孔内固定连接有加料斗。

5.根据权利要求1所述的一种建筑施工粉碎设备,其特征在于,所述收集盒(10)的四周与箱体(1)的四周内壁相接触。

6.根据权利要求1所述的一种建筑施工粉碎设备,其特征在于,所述收集盒(10)的底部延伸至箱体(1)的下方。
