1.一种用于智能化物流仓储的货架，其特征在于，包括货架本体、射频识别模块、WLAN通信模块一以及微处理器；

所述射频识别模块、WLAN通信模块一以及微处理器均安装在所述货架本体上；

所述射频识别模块、WLAN通信模块一均与微处理器电连接，所述微处理器通过WLAN通信模块一再经由所述货架本体所在的物流仓储空间内的WLAN网中的作为服务器的计算机通信连接；

所述计算机设有WLAN通信模块二。

2.根据权利要求1所述的用于智能化物流仓储的货架，其特征在于，所述微处理器为STC89C52型芯片，所述WLAN通信模块一为ESP8266型WLAN通信模块；

所述STC89C52型芯片的40脚与5V电压源VCC电连接，所述ESP8266型WLAN通信模块的1脚、ESP8266型WLAN通信模块的3脚、ESP8266型WLAN通信模块的4脚和ESP8266型WLAN通信模块的7脚同3.3V电压源3.3V电连接，所述STC89C52型芯片的20脚接地，所述ESP8266型WLAN通信模块的33脚和所述ESP8266型WLAN通信模块的15脚接地；

所述ESP8266型WLAN通信模块的25脚和ESP8266型WLAN通信模块的26脚分别与所述STC89C52型芯片的1脚和STC89C52型芯片的2脚电连接。

3.根据权利要求2所述的用于智能化物流仓储的货架，其特征在于，所述射频识别模块为Mifare型芯片和与Mifare型芯片电连接的天线绕组；

所述Mifare型芯片的6脚、Mifare型芯片的25脚和Mifare型芯片的26脚均同5V电压源VCC电连接，所述Mifare型芯片的8脚、Mifare型芯片的12脚、Mifare型芯片的24脚和Mifare型芯片的28脚接地；

所述Mifare型芯片的2脚、Mifare型芯片的9脚、Mifare型芯片的10脚、Mifare型芯片的

11脚、Mifare型芯片的13脚、Mifare型芯片的14脚、Mifare型芯片的15脚、Mifare型芯片的

16脚、Mifare型芯片的17脚、Mifare型芯片的18脚、Mifare型芯片的19脚、Mifare型芯片的

20脚和Mifare型芯片的31脚分别与STC89C52型芯片的3脚、STC89C52型芯片的4脚、STC89C52型芯片的5脚、STC89C52型芯片的6脚、STC89C52型芯片的7脚、STC89C52型芯片的8脚、STC89C52型芯片的9脚、STC89C52型芯片的10脚、STC89C52型芯片的11脚、STC89C52型芯片的12脚、STC89C52型芯片的13脚、STC89C52型芯片的14脚和STC89C52型芯片的15脚电连接。

4.根据权利要求3所述的用于智能化物流仓储的货架，其特征在于，所述与Mifare型芯片电连接的天线绕组P1的电连接结构包括：所述Mifare型芯片的7脚与第一电感L1的一端电连接，所述Mifare型芯片的5脚与第二电感L2的一端电连接，所述Mifare型芯片的29脚、第一电阻R2的一端和第二电阻R3的一端电连接；

所述第一电感L1的另一端、第一电容C9的一极和第二电容C10的一极电连接，所述第一电容C9的另一极接地，所述第二电容C10的另一极、第三电容C11的一极和天线绕组P1的一端电连接，所述第三电容C11的另一极接地，第四电容C12的一极和第五电容C14的一极均接地，所述第四电容C12的另一极、第六电容C13的一极与第二电感L2的另一端电连接，所述第六电容C14的另一极、第五电容C14的另一极、天线绕组P1的另一端和第七电容C15的一极电连接，所述第七电容C15的另一极和第一电阻R2的另一端电连接；

所述Mifare型芯片的30脚、第二电阻R3的另一端和第八电容C16的一极电连接，所述第八电容C16的另一极接地。

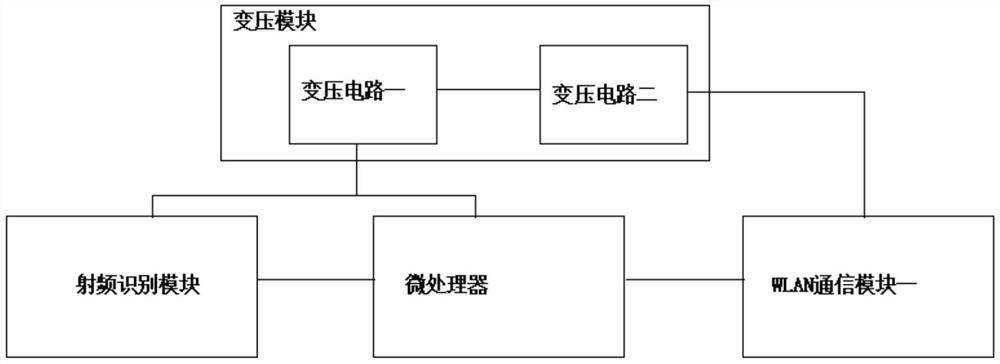

5.根据权利要求3所述的用于智能化物流仓储的货架，其特征在于，所述射频识别模块、WLAN通信模块一以及微处理器均同变压模块电连接来进行供电；

所述变压模块包括变压电路一和变压电路二；

所述变压电路一包括变压器B1，市电的火线和零线分别与变压器B1的原边的两端电连接，所述变压器B1的副边的两端分别与全桥整流电路VD1‑VD4的两端电连接，所述变压器B1用于输出8V交流电压，所述全桥整流电路VD1‑VD4的另外两端分别与LM7805型调压模块的1脚和LM7805型调压模块的2脚电连接，所述LM7805型调压模块的2脚接地，所述LM7805型调压模块的3脚输出5V电压源VCC；

所述LM7805型调压模块的1脚、第九电容C1的一极和第十电容C2的一极电连接，所述第九电容C1的另一极和第十电容C2的另一极均接地，所述LM7805型调压模块的3脚、第十一电容C3的一极和第十二电容C4的一极电连接，所述第十一电容C3的另一极和第十二电容C4的另一极均接地；

所述变压电路二包括ASM1117型变压模块，所述ASM1117型变压模块的3脚、所述5V电压源VCC和第三电阻R6的一端电连接，所述第三电阻R6的另一端与发光二极管LED的正极连接，所述发光二极管LED的负极和所述ASM1117型变压模块的1脚均接地，所述ASM1117型变压模块的3脚用于输出3.3V电压源3.3V；

所述ASM1117型变压模块的3脚、第十三电容2‑7的一极和第十四电容2‑8的一极电连接，所述第十三电容2‑7的另一极和第十四电容2‑8的另一极均接地。
