专利号: 2020213425250
申请人: 孙中阳
专利类型:实用新型
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

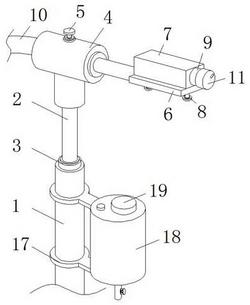

1.一种方便清洗喷头和喷嘴的喷码机,包括伸缩套杆(1),其特征在于:所述伸缩套杆(1)的上端活动安装有伸缩杆(2),所述伸缩套杆(1)与伸缩杆(2)的连接处位于伸缩套杆(1)的上端固定安装有固定环(3),所述伸缩杆(2)的上端固定安装有调节座(4),所述调节座(4)的上端固定安装有第一固定旋钮(5),所述调节座(4)的前端活动安装有安装板(6),所述安装板(6)的上端固定安装有喷码机体(7),所述安装板(6)的下端固定安装有第二固定旋钮(8),所述喷码机体(7)与安装板(6)通过第二固定旋钮(8)固定连接,所述喷码机体(7)的前端固定安装有喷码机头(9),所述喷码机体(7)的后端固定连通有进料管(10)。

2.根据权利要求1所述的一种方便清洗喷头和喷嘴的喷码机,其特征在于:所述喷码机头(9)的前端螺纹连接有保护盖(11),所述喷码机头(9)的前端固定安装有喷码机嘴(12),所述喷码机头(9)中部的外端固定设置有连接环(13),所述喷码机头(9)前端的外端固定设置有限位缺口(14),所述保护盖(11)的内端固定设置有盖限位环(15),所述盖限位环(15)与限位缺口(14)相适配。

3.根据权利要求2所述的一种方便清洗喷头和喷嘴的喷码机,其特征在于:所述喷码机头(9)的一端位于喷码机嘴(12)的正下方固定安装有定位条(16),所述伸缩套杆(1)中部的外端固定安装有连接座(17),所述连接座(17)的前端固定安装有清洗桶(18),所述清洗桶(18)上端的右侧固定安装有盖固定口(19),所述盖固定口(19)内端的上部固定设置有连接口(20),所述连接口(20)与连接环(13)相适配,所述盖固定口(19)内端的中部固定设置有桶限位环(21),所述桶限位环(21)与限位缺口(14)相适配。

4.根据权利要求3所述的一种方便清洗喷头和喷嘴的喷码机,其特征在于:所述清洗桶(18)上端的左侧固定安装有进料口(22),所述进料口(22) 的下端位于清洗桶(18)的内部固定安装有物料桶(23),所述物料桶(23)的内部固定安装有微型水泵(24),所述物料桶(23)的右端固定安装有给料喷头(25),所述给料喷头(25)位于给料喷头(25)的正下方。

5.根据权利要求4所述的一种方便清洗喷头和喷嘴的喷码机,其特征在于:所述给料喷头(25)与地面之间存在一定角度,所述物料桶(23)的下端位于物料桶(23)的内部固定安装有导料板(26),所述导料板(26)与地面之间存在一定角度。

6.根据权利要求5所述的一种方便清洗喷头和喷嘴的喷码机,其特征在于:所述导料板(26)的下端位于清洗桶(18)的内部固定设置有废料桶(27),所述清洗桶(18)的下端固定连通有下料管(28),所述下料管(28)的右端固定安装有阀门(29)。
