专利号: 2020203606512
申请人: 沧州大元电子有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

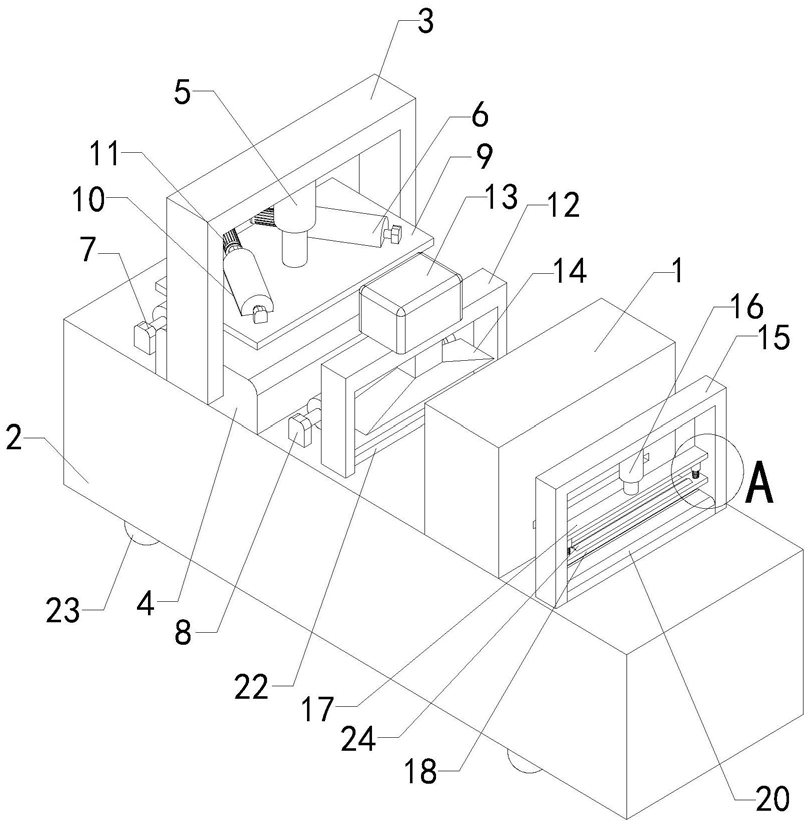

1.一种包装印刷用喷码机,用于薄膜的喷码,包括喷码机本体(1)和放置台(2),喷码机本体(1)固定设置于放置台(2)的顶端,喷码机本体(1)的右端设置有进口,喷码机本体(1)的左端设置有出口;其特征在于,还包括第一龙门架(3)、第一弧形台(4)、第一液压缸(5)、两组第一转辊(6)、第一辅助辊(7)和第二辅助辊(8),所述第一龙门架(3)固定设置于放置台(2)的顶端左部,所述第一弧形台(4)的底端与放置台(2)的顶端左部固定连接,所述第一弧形台(4)位于第一龙门架(3)的正下方,所述第一液压缸(5)固定设置于第一龙门架(3)上,所述第一液压缸(5)的输出端设置有安装板(9),所述两组第一转辊(6)成90夹角可转动设置于安装板(9)上,所述安装板(9)上设置有与两组第一转辊(6)相对应设置的两组方形通孔(10),所述两组第一转辊(6)的底端分别自安装板(9)的顶端穿过两组方形通孔(10)自安装板(9)的底端穿出,所述安装板(9)上固定设置有与两组第一转辊(6)传动连接的驱动电机(11),所述第一辅助辊(7)和第二辅助辊(8)均可转动设置于放置台(2)的顶端左部,第一辅助辊(7)位于第一弧形台(4)的左部,第二辅助辊(8)设置于第一弧形台(4)右部,薄膜自喷码机本体(1)出口处绕过第二辅助辊(8)的底部、第一弧形台(4)的顶部并穿过第一辅助辊(7)的底部。

2.根据权利要求1所述的一种包装印刷用喷码机,其特征在于,还包括第二龙门架(12)、吸风机(13)和吸风罩(14),所述第二龙门架(12)固定设置于放置台(2)的顶端中部,所述第二龙门架(12)位于第一弧形台(4)和喷码机本体(1)之间,所述吸风机(13)固定设置于第二龙门架(12)的底端,所述吸风罩(14)设置于第二龙门架(12)底部,所述吸风罩(14)的输出端与吸风机(13)的输入端连通。

3.根据权利要求2所述的一种包装印刷用喷码机,其特征在于,还包括第三龙门架(15)、第二液压缸(16)、升降板(17)、压板(18)、两组伸缩杆(19)和第二弧形台(20),所述第三龙门架(15)固定设置于放置台(2)的顶端右部,所述第二液压缸(16)设置于第三龙门架(15)上,所述第二液压缸(16)的输出端与升降板(17)的顶端固定连接,所述两组伸缩杆(19)的顶端均与升降板(17)的底端固定连接,所述两组伸缩杆(19)的底端均与压板(18)的顶端固定连接,所述两组伸缩杆(19)的伸长端均套设有弹簧(21),所述压板(18)上可转动设置有第二转辊(24),所述第二转辊(24)的底端低于压板(18)的底端,所述第二弧形台(20)的底端与放置台(2)的顶端固定连接,所述第二弧形台(20)位于第二转辊(24)的底部,所述薄膜自第二转辊(24)底部和第二弧形台(20)顶部伸入至喷码机本体(1)的进口。

4.根据权利要求3所述的一种包装印刷用喷码机,其特征在于,所述放置台(2)上设置有安装槽,所述安装槽内设置有电热棒(22),所述电热棒(22)位于吸风罩(14)的底部。

5.根据权利要求4所述的一种包装印刷用喷码机,其特征在于,所述第一转辊(6)、第二转辊(24)、第一辅助辊(7)和第二辅助辊(8)均为橡胶材质。

6.根据权利要求5所述的一种包装印刷用喷码机,其特征在于,所述放置台(2)的底端设置有四组滚轮(23)。
