专利号: 2020209460073
申请人: 苏州常思行自动化科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

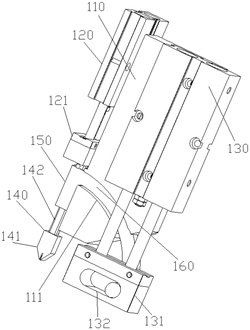

1.一种插座插针弯折设备,其特征在于,包括:固定座、第一驱动设备、第二驱动设备、折弯头、套筒和连接臂,所述第一驱动设备和所述第二驱动设备均设置于所述固定座上,所述折弯头的上端穿过所述套筒连接所述第一驱动设备的输出端,弧形的所述连接臂的一端连接所述套筒,另一端连接所述第二驱动设备的输出端,所述固定座上设有容置所述连接臂的弧形槽,且随所述第二驱动设备动作,所述折弯头的上端嵌入或脱离所述第一驱动设备的输出端。

2.根据权利要求1所述的插座插针弯折设备,其特征在于,所述折弯头包括折弯嘴和连杆,所述连杆一端连接所述折弯嘴,另一端穿过所述套筒连接所述第一驱动设备的输出端。

3.根据权利要求2所述的插座插针弯折设备,其特征在于,所述连杆上端设有第一卡件,所述第一驱动设备的输出端设有第一连接头,所述第一连接头上设有与所述第一卡件相匹配的卡槽,且所述卡槽开口方向与所述套筒的运动方向一致。

4.根据权利要求3所述的插座插针弯折设备,其特征在于,所述连杆上端的所述第一卡件下方设有第二卡件。

5.根据权利要求1所述的插座插针弯折设备,其特征在于,所述第二驱动设备的输出端设有第二连接头,所述第二连接头上设有腰型孔,弧形的所述连接臂的一端连接所述腰型孔。

6.根据权利要求1-5中任一项所述的插座插针弯折设备,其特征在于,所述第一驱动设备、所述第二驱动设备均为气缸。

7.一种插座插针弯折装置,其特征在于,包括权利1-6中任一项所述的插座插针弯折设备和产品固定座,多个所述插座插针弯折设备呈环形阵列设置于所述产品固定座周围,所述产品固定座上用于放置插座。
