专利号: 2020208033292
申请人: 福州市闽侯夫达工艺品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测时学
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

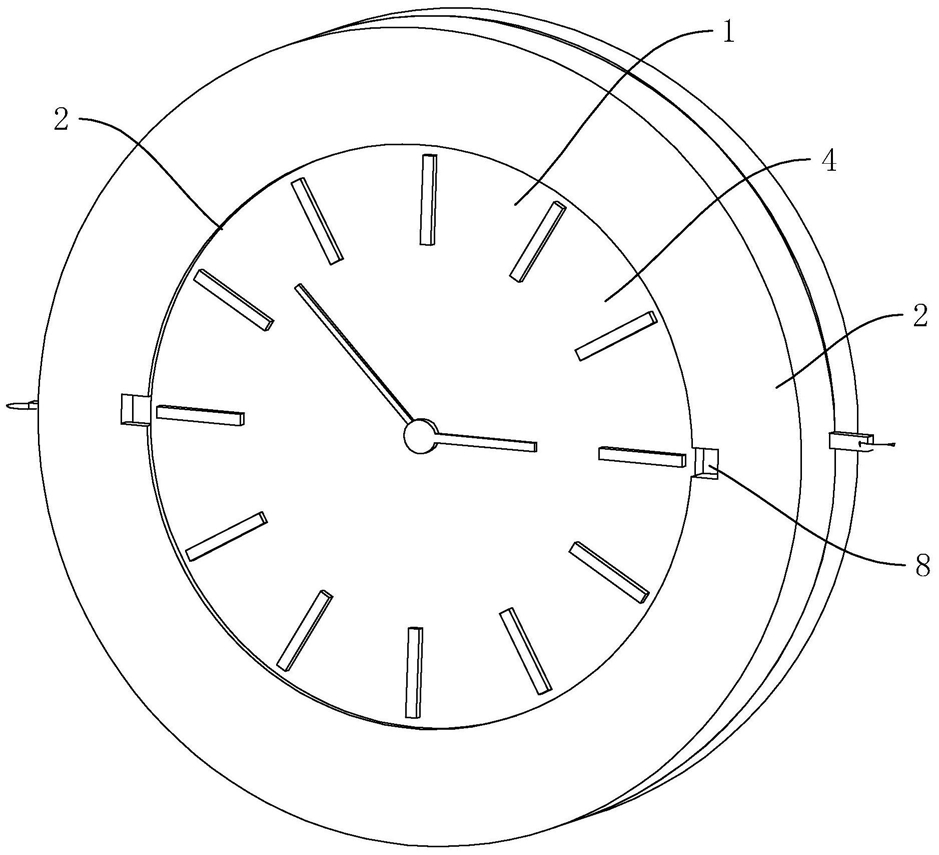

1.一种便于安装的装饰挂钟,包括挂钟本体(1),所述挂钟本体(1)包括圆形框架(3)以及安装于圆形框架(3)内的表盘(4),其特征在于:还包括用于固定于墙体上的托盘(2),所述托盘(2)上开设有与圆形框架(3)相适配的安装槽(5),所述圆形框架(3)外周侧设有两个卡块(7),两个所述卡块(7)沿圆形框架(3)的中轴线对称设置;所述安装槽(5)的槽口处开设有供卡块(7)卡接的第一卡槽(8),所述第一卡槽(8)槽底连通有供卡块(7)锁合固定的第一锁合槽(10)。

2.根据权利要求1所述的一种便于安装的装饰挂钟,其特征在于:所述第一锁合槽(10)远离第一卡槽(8)的一侧开设有朝靠近安装槽(5)槽底一侧延伸且供卡块(7)卡接的第二卡槽(9),所述第二卡槽(9)连通有供卡块(7)反转锁合的第二锁合槽(11)。

3.根据权利要求2所述的一种便于安装的装饰挂钟,其特征在于:所述第二锁合槽(11)远离第二卡槽(9)的部分设有限制卡块(7)移动的限制组件。

4.根据权利要求3所述的一种便于安装的装饰挂钟,其特征在于:所述限制组件包括限位块(12),所述第二锁合槽(11)远离托盘(2)中轴线的一侧开设有滑槽(13),所述限位块(12)沿垂直于托盘(2)中轴线的方向滑动连接于滑槽(13);所述限位块(12)的外周侧凸起有方形凸沿(14),所述滑槽(13)内开设有供方形凸块滑动的方槽(15),所述滑槽(13)内设有始终驱使限位块(12)向滑槽(13)外移动的驱动件,所述限位块(12)的一端伸出托盘(2)的外周侧。

5.根据权利要求4所述的一种便于安装的装饰挂钟,其特征在于:所述驱动件为套设于限位块(12)外周侧的弹簧(16),所述弹簧(16)的一端抵接于方槽(15)的槽壁,另一端抵接于方形凸沿(14)一侧。

6.根据权利要求4所述的一种便于安装的装饰挂钟,其特征在于:所述限位块(12)靠近安装槽(5)中轴线的一端且靠近第二卡槽(9)的一侧设有导向面(18)。

7.根据权利要求1所述的一种便于安装的装饰挂钟,其特征在于:所述安装槽(5)的底部开设有若干沉头孔(6)。

8.根据权利要求4所述的一种便于安装的装饰挂钟,其特征在于:所述限位块(12)伸出托盘(2)外周侧的一端设有把手(17)。
