专利号: 2020208030398
申请人: 福州市闽侯夫达工艺品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测时学
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

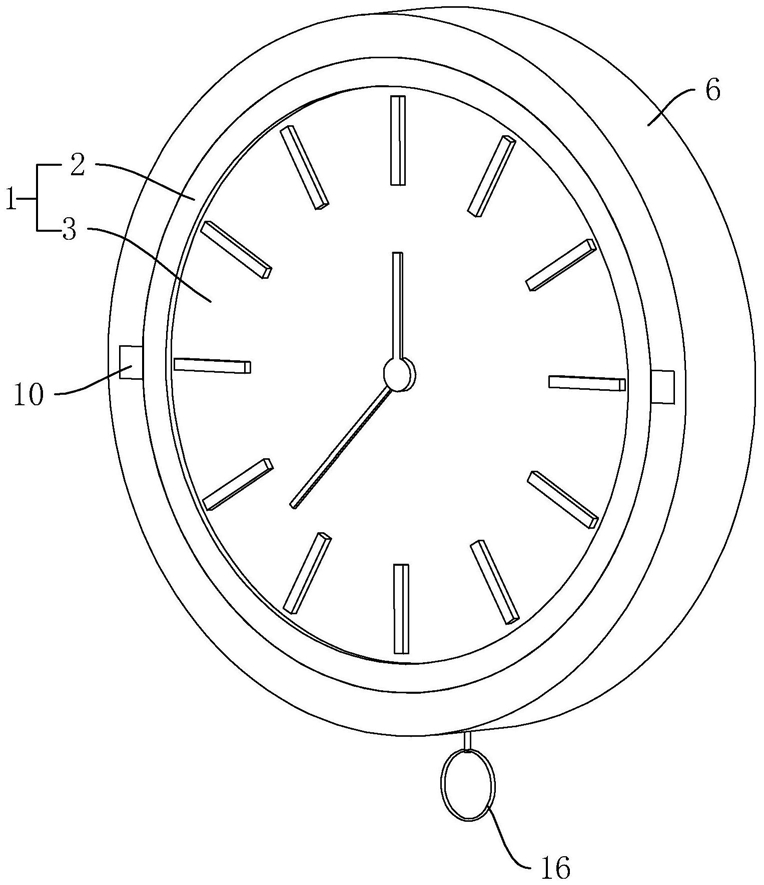

1.一种装饰挂钟,包括挂钟本体(1),所述挂钟本体(1)包括圆形挂框(2)以及安装于圆形挂框(2)内的表盘(3),其特征在于:还包括用于固定在墙体上的底座(6),所述底座(6)上开设有供圆形挂框(2)安装的安装槽(4),所述安装槽(4)的截面呈与圆形挂框(2)外径相同的圆形结构,所述圆形挂框(2)的外周侧设置两个卡块(7),两个所述卡块(7)沿圆形挂框(2)的中心轴线对称设置,所述底座(6)的安装槽(4)内壁上对称设置有两个供卡块(7)卡入的轴向卡槽(8),所述轴向卡槽(8)的槽壁上开设有供卡块(7)旋转卡入的容纳槽(9),所述轴向卡槽(8)内设有用于阻止卡块(7)从容纳槽(9)中脱离的限位组件,所述轴向卡槽(8)内还设有用于解除限位组件对卡块(7)限位的解锁组件。

2.根据权利要求1所述的一种装饰挂钟,其特征在于:所述限位组件包括滑动连接于轴向卡槽(8)内的限位块(10)以及驱使限位块(10)朝槽口方向移动的驱动件,所述驱动件驱动限位块(10)封堵容纳槽(9)的槽口。

3.根据权利要求2所述的一种装饰挂钟,其特征在于:所述驱动件为弹簧(11),所述弹簧(11)的一端固定于轴向卡槽(8)的底部,另一端固定于限位块(10)一侧。

4.根据权利要求3所述的一种装饰挂钟,其特征在于:所述限位块(10)远离容纳槽(9)的一侧设有滑块(12),所述轴向卡槽(8)远离容纳槽(9)一侧的槽壁上开设有供滑块(12)滑动的滑槽(13),当所述限位块(10)滑动至封堵轴向卡槽(8)的槽口时,所述滑块(12)抵接于滑槽(13)一侧的端壁。

5.根据权利要求4所述的一种装饰挂钟,其特征在于:所述解锁组件包括牵拉绳(14),所述轴向卡槽(8)的槽底开设有供牵拉绳(14)穿过的通孔(15),所述牵拉绳(14)的一端固定于所述限位块(10)靠近轴向卡槽(8)槽底的一侧,另一端穿过通孔(15)且延伸至底座(6)的外周侧。

6.根据权利要求5所述的一种装饰挂钟,其特征在于:所述底座(6)上还设有用于同时拉动两条牵拉绳(14)的联动件。

7.根据权利要求6所述的一种装饰挂钟,其特征在于:所述底座(6)远离安装槽(4)的一侧开设有分别与两个通孔(15)连通的条形槽(17),两个所述条形槽(17)均延伸至底座(6)的外周侧,所述牵拉绳(14)伸出通孔(15)的一端安装于条形槽(17),所述联动件为同时与两条牵拉绳(14)伸出底座(6)外周侧一端连接的拉环(16)。

8.根据权利要求1所述的一种装饰挂钟,其特征在于:所述安装槽(4)的槽底开设有多个长条沉孔(5)。
