专利号: 2020207836072
申请人: 无锡光阳铝业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般热交换
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

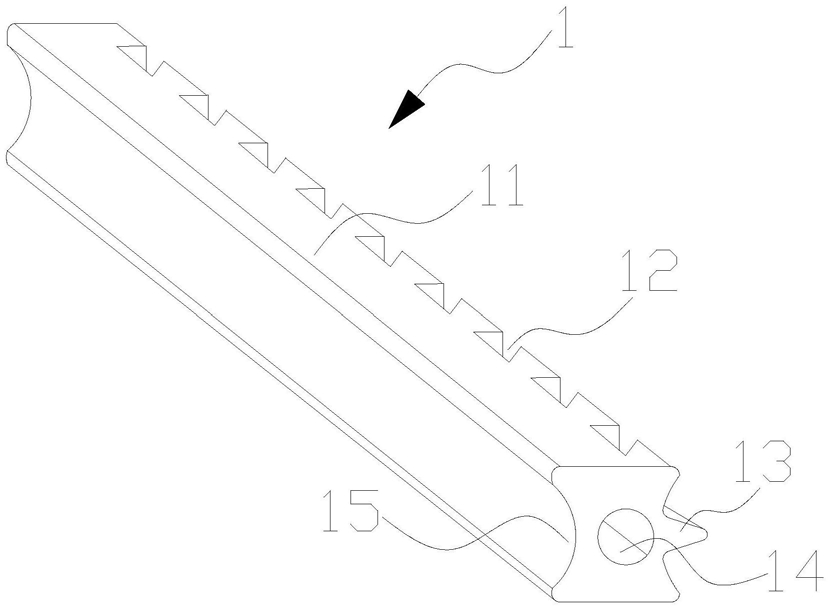

1.一种换热器用支撑条,其特征在于,包括支撑条本体和多个榫槽;

所述支撑条本体的纵截面呈矩形,所述支撑条本体呈条状延伸;

所述支撑条本体面向换热器芯体的一面为内表面;多个所述榫槽开设于所述内表面上;多个所述榫槽之间等距间隔设置;多个所述榫槽呈两排设置,两排多个所述榫槽的数量相同;其中一排多个所述榫槽均贯穿所述支撑条本体的上表面,另一排多个所述榫槽均贯穿所述支撑条本体的下表面;

其中,所述榫槽的横截面最大宽度大于所述榫槽的槽口宽度;所述榫槽可与换热器的隔板的一端咬合且过盈连接。

2.根据权利要求1所述的换热器用支撑条,其特征在于,所述榫槽的横截面呈梯形状,其中,梯形的下底边为远离所述内表面的一条边;梯形的上底边为所述支撑条本体的上表面和所述内表面的交线。

3.根据权利要求1所述的换热器用支撑条,其特征在于,还包括若干个突起部;若干个所述突起部固定设置于所述内表面上;所述突起部的横截面呈三角形状,所述突起部的三角形顶角面向换热器芯体;所述突起部呈条状延伸并与所述支撑条本体的延伸方向相同。

4.根据权利要求1所述的换热器用支撑条,其特征在于,还包括第一减重槽;所述第一减重槽开设于所述支撑条本体的中心处;所述第一减重槽呈条状延伸并与所述支撑条本体的延伸方向相同;所述第一减重槽的横截面呈圆形。

5.根据权利要求1所述的换热器用支撑条,其特征在于,还包括第二减重槽;所述支撑条本体远离换热器芯体的一面为外表面;所述第二减重槽开设于所述外表面上;所述第二减重槽呈条状延伸并与所述支撑条本体的延伸方向相同;所述第二减重槽的横截面呈圆弧状。

6.根据权利要求5所述的换热器用支撑条,其特征在于,所述支撑条本体的上表面、下表面与所述外表面的过渡处分别设有圆角;两个所述圆角均与所述第二减重槽形成光滑过渡连接。

7.根据权利要求3所述的换热器用支撑条,其特征在于,若干个所述突起部与所述支撑条本体呈一体式结构。

8.根据权利要求3所述的换热器用支撑条,其特征在于,若干个所述突起部之间、若干个所述突起部与所述支撑条本体的上表面和下表面之间均为光滑过渡连接。
