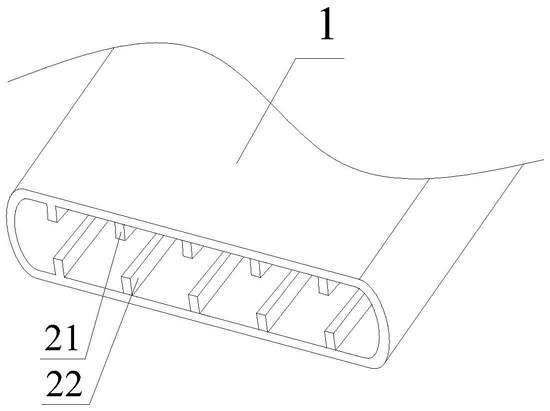

1.一种多通道换热器支撑条，其特征在于，包括扁状管体、定位齿条及换热插件；所述定位齿条设置在所述扁状管体的内壁表面并向所述扁状管体的中心方向凸出；所述定位齿条具有若干组，每组所述定位齿条包括相对设置的上齿条和下齿条，所述上齿条间隔设置在所述扁状管体内壁的上壁面，所述下齿条间隔设置在所述扁状管体内壁的下壁面；一组所述定位齿条可拆卸设置一个所述换热插件；所述换热插件的顶壁、底壁及周向侧壁封闭一体成型，所述换热插件前后贯穿形成通道；所述换热插件的顶壁端面向下凹设，形成有上凹部；所述换热插件的底壁端面向上凹设，形成有下凹部；所述上凹部与所述上齿条相适配，所述下凹部与所述下齿条相适配。

2.如权利要求1所述的多通道换热器支撑条，其特征在于，所述换热插件的剖面呈空心H状。

3.如权利要求2所述的多通道换热器支撑条，其特征在于，所述上凹部的端面为平面；

所述换热插件的顶部端面为平面；所述下凹部的端面为平面；所述换热插件的底部端面为平面；所述上齿条的底部端面和所述下齿条的顶部端面为平面。

4.如权利要求2所述的多通道换热器支撑条，其特征在于，所述上凹部的端面向下弧状凹陷；所述上齿条的底部端面向下弧状凸出；所述下凹部的端面向上弧状凹陷；所述下齿条的顶部端面向上弧状凸出。

5.如权利要求1所述的多通道换热器支撑条，其特征在于，所述换热插件还包括由两侧侧壁边缘向中心方向分别凹陷的左凹部及右凹部，所述左凹部与所述右凹部左右间隔设置。

6.如权利要求5所述的多通道换热器支撑条，其特征在于，所述左凹部及所述右凹部的凹部表面均呈平面状。

7.如权利要求5所述的多通道换热器支撑条，其特征在于，所述左凹部及所述右凹部的凹部表面均呈弧面状。

8.如权利要求1～7任一所述的多通道换热器支撑条，其特征在于，所述定位齿条等间隔地布置于所述扁状管体的内壁表面。

9.如权利要求8所述的多通道换热器支撑条，其特征在于，所述扁状管体的侧壁剖面呈弧状。
