1.手动伸缩型插板,其特征在于,包括

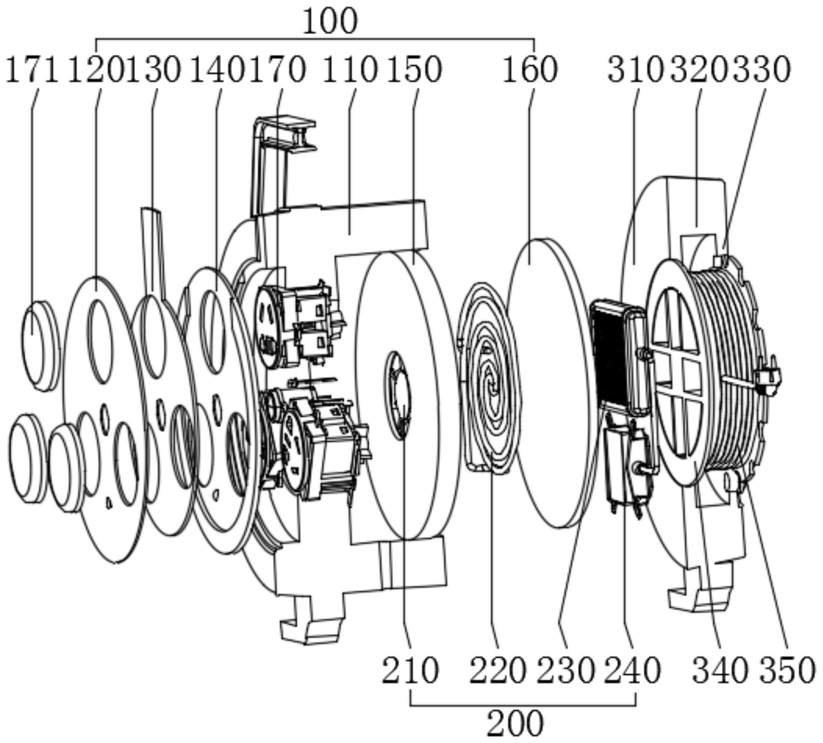

箱体(100),所述箱体(100)包括插板外壳(110)、前盖(120)、密封盖板(130)、插座盖板(140)、固定板(150)和冷凝板(160),所述前盖(120)、所述密封盖板(130)、所述插座盖板(140)、所述固定板(150)和所述冷凝板(160)均设置在所述插板外壳(110)一侧依次排列,所述密封盖板(130)转动连接于所述前盖(120)与所述插座盖板(140)之间,所述密封盖板(130)和所述插座盖板(140)之间设置有插头(170);
除湿组件(200),所述除湿组件(200)包括抽湿风扇(210)、冷凝管(220)、散热器(230)和循环泵(240),所述插板外壳(110)、所述插座盖板(140)和所述固定板(150)组成第一空腔(250),所述插板外壳(110)、所述固定板(150)和所述冷凝板(160)组成第二空腔(260),所述抽湿风扇(210)安装在所述固定板(150)内,所述抽湿风扇(210)分别连通于所述第一空腔(250)和所述第二空腔(260),所述冷凝管(220)安装在相邻所述第二空腔(260)一侧的冷凝板(160)一侧,所述散热器(230)和所述循环泵(240)安装在所述冷凝板(160)另一侧,所述冷凝管(220)出口连通于所述散热器(230)进口,所述散热器(230)出口连通于所述循环泵(240)进口,所述循环泵(240)出口连通于所述冷凝管(220)进口。
2.根据权利要求1所述的手动伸缩型插板,其特征在于,所述密封盖板(130)一侧设置有转动手柄(131),所述插板外壳(110)一侧设置有转动凹槽(111),所述转动手柄(131)滑动于所述转动凹槽(111)内。
3.根据权利要求1所述的手动伸缩型插板,其特征在于,所述固定板(150)表面设置有固定凹槽(151),所述抽湿风扇(210)安装在所述固定凹槽(151)内。
4.根据权利要求1所述的手动伸缩型插板,其特征在于,所述第二空腔(260)底部设置有冷凝水通孔(261)。
5.根据权利要求1所述的手动伸缩型插板,其特征在于,所述插板外壳(110)下方设置有底座(112),所述插板外壳(110)上方设置有把手(113)。
6.根据权利要求1所述的手动伸缩型插板,其特征在于,所述插头(170)一侧设置有防水盖(171)。
7.根据权利要求1所述的手动伸缩型插板,其特征在于,所述插板外壳(110)一侧设置有第一盖板(310)、卷线外罩(320)、第二盖板(330)和卷线轴(340),所述第一盖板(310)一侧固定在所述插板外壳(110)一侧,所述卷线外罩(320)一端固定于所述第一盖板(310)另一侧,所述第二盖板(330)一侧固定于所述卷线外罩(320),所述卷线轴(340)转动连接于所述卷线外罩(320)内。
8.根据权利要求7所述的手动伸缩型插板,其特征在于,所述卷线轴(340)表面套接有电缆(350),所述电缆(350)分别电性连接于所述插头(170)和外部供电电路。
9.根据权利要求7所述的手动伸缩型插板,其特征在于,所述卷线轴(340)一侧开设有散热通孔(341),所述散热通孔(341)朝向所述散热器(230)。
10.根据权利要求7所述的手动伸缩型插板,其特征在于,所述第二盖板(330)一侧设置有第一锁紧槽(331)和锁紧螺栓(332),所述卷线轴(340)一侧均布设置有第二锁紧槽(342),所述锁紧螺栓(332)贯穿于所述第一锁紧槽(331)和所述第二锁紧槽(342)。
