专利号: 2020202223698
申请人: 岳德玲
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

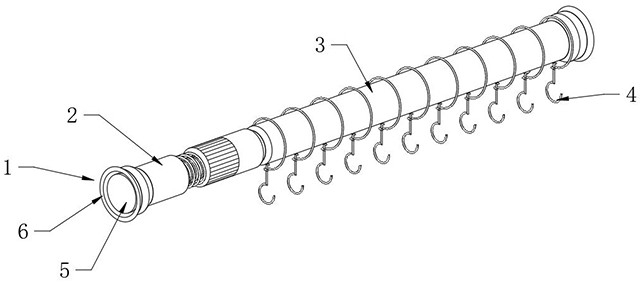

1.一种窗帘用伸缩杆,包括伸缩杆结构(1),其特征在于:所述伸缩杆结构(1)包括加固主体(2)、延长主体(3)、滑环(4)和皮垫(5),所述延长主体(3)滑动套接安装在加固主体(2)的外端,所述滑环(4)均匀滑动套接在加固主体(2)与延长主体(3)的外端,所述皮垫(5)分别固定连接在加固主体(2)与延长主体(3)的侧端;所述加固主体(2)包括第一套管(7)、弹簧(8)、旋钮(9)、滑管(11)、弹扣(12)和螺纹杆(13),所述弹簧(8)滑动插接在第一套管(7)的内内壁,所述弹簧(8)滑动套接安装在螺纹杆(13)的外壁,所述弹簧(8)的一端通过第一套管(7)的内壁固定,所述弹簧(8)的另一端通过旋钮(9)滑动支撑,所述旋钮(9)螺纹安装在螺纹杆(13)的外壁,所述螺纹杆(13)贯穿旋钮(9)固定连接在滑管(11)的侧端,所述弹扣(12)固定连接在滑管(11)的下端,所述螺纹杆(13)背向滑管(11)的一端滑动插接在第一套管(7)的内壁,所述其中一个皮垫(5)通过第一套管(7)的外端固定连接;所述延长主体(3)包括第一滑槽(14)、第三套管(15)和卡口(16),所述第一滑槽(14)开设在第三套管(15)的内壁侧部,所述卡口(16)均匀镂空开设在第三套管(15)的下端,所述第一滑槽(14)与弹扣(12)相匹配,所述弹扣(12)扣接在卡口(16)的内壁,所述滑管(11)滑动插接在第三套管(15)的内壁,所述皮垫(5)的另一个通过第三套管(15)的侧端固定连接;所述滑环(4)包括弹力环(18)和吊钩(20),所述吊钩(20)的上端固定连接在弹力环(18)的一端,所述弹力环(18)滑动套接安装在第三套管(15)的外壁。

2.根据权利要求1所述的一种窗帘用伸缩杆,其特征在于:所述伸缩杆结构(1)还包括吸盘(6),所述吸盘(6)固定密封连接在皮垫(5)的外壁。

3.根据权利要求1所述的一种窗帘用伸缩杆,其特征在于:所述加固主体(2)还包括第二套管(10),所述第二套管(10)滑动套接在滑管(11)和螺纹杆(13)的外壁。

4.根据权利要求1所述的一种窗帘用伸缩杆,其特征在于:所述延长主体(3)还包括第二滑槽(17),所述第二滑槽(17)开设在卡口(16)的上端,所述第二滑槽(17)与弹扣(12)相匹配。

5.根据权利要求1所述的一种窗帘用伸缩杆,其特征在于:所述滑环(4)还包括束缚钩(19),所述束缚钩(19)与弹力环(18)固定连接为一体,所述弹力环(18)通过束缚钩(19)连接形成环型。

6.根据权利要求1所述的一种窗帘用伸缩杆,其特征在于:通过滑环(4)能够拆卸或添加,从而方便了滑环(4)匹配目标窗帘的数量。
