专利号: 2020202165781
申请人: 张蓝蓝
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

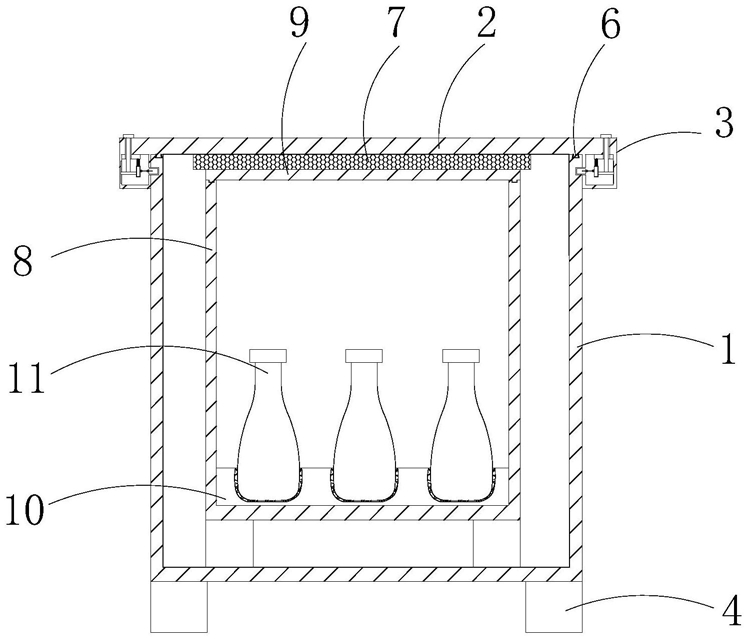

1.一种化学品的储存装置,包括箱体(1)和固定装置(3),其特征在于:所述固定装置(3)位于箱体(1)的上方,所述箱体(1)的顶部活动连接有顶盖(2),所述箱体(1)的底部固定连接有支撑柱(4),所述箱体(1)的顶部固定安装有滑轨(5),所述顶盖(2)的一侧固定安装有滑块(6),所述顶盖(2)的底部固定安装有海绵板(7),所述箱体(1)的底部内壁通过连接块固定安装有存放箱(8),所述存放箱(8)的顶部活动连接有活动盖(9),所述存放箱(8)的底部内壁固定安装有放置板(10),所述放置板(10)的顶部设置有化学品瓶(11),所述放置板(10)的一侧开设有置物槽(12),所述存放箱(8)的一侧内壁固定连接有液压缸(13),所述液压缸(13)的一侧固定连接有夹板(14),所述存放箱(8)的底部内壁固定连接有连接板(15);

固定装置(3)包括容纳槽(301),所述容纳槽(301)的一侧活动连接有活动柱(302),所述活动柱(302)的一侧固定连接有拉块(303),所述活动柱(302)远离拉块(303)的一侧固定连接有活动板(304),所述活动板(304)的一侧固定连接有支撑块(305),所述支撑块(305)的一侧固定连接有弹簧(306),所述支撑块(305)远离活动板(304)的一侧活动连接有支撑杆(307),所述支撑杆(307)的一侧活动连接有卡接块(308),所述箱体(1)靠近卡接块(308)的一侧开设有卡槽(309)。

2.根据权利要求1所述的一种化学品的储存装置,其特征在于:所述顶盖(2)的内部开设有与活动柱(302)相适配的通孔。

3.根据权利要求1所述的一种化学品的储存装置,其特征在于:所述容纳槽(301)的一侧开设有滑槽,且活动板(304)的一侧与滑槽活动连接。

4.根据权利要求1所述的一种化学品的储存装置,其特征在于:所述卡接块(308)的一侧固定连接有限位块,且顶盖(2)的一侧开设有与限位块相适配的卡槽。

5.根据权利要求1所述的一种化学品的储存装置,其特征在于:所述活动盖(9)的一侧固定安装有卡块,且存放箱(8)的一侧开设有与卡块相适配的卡槽。

6.根据权利要求1所述的一种化学品的储存装置,其特征在于:所述置物槽(12)的一侧固定安装有软垫,所述连接板(15)的内部开设有与液压缸(13)一侧的液压杆相适配的通孔。
