专利号: 2020201751403
申请人: 青岛浩晓工贸有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

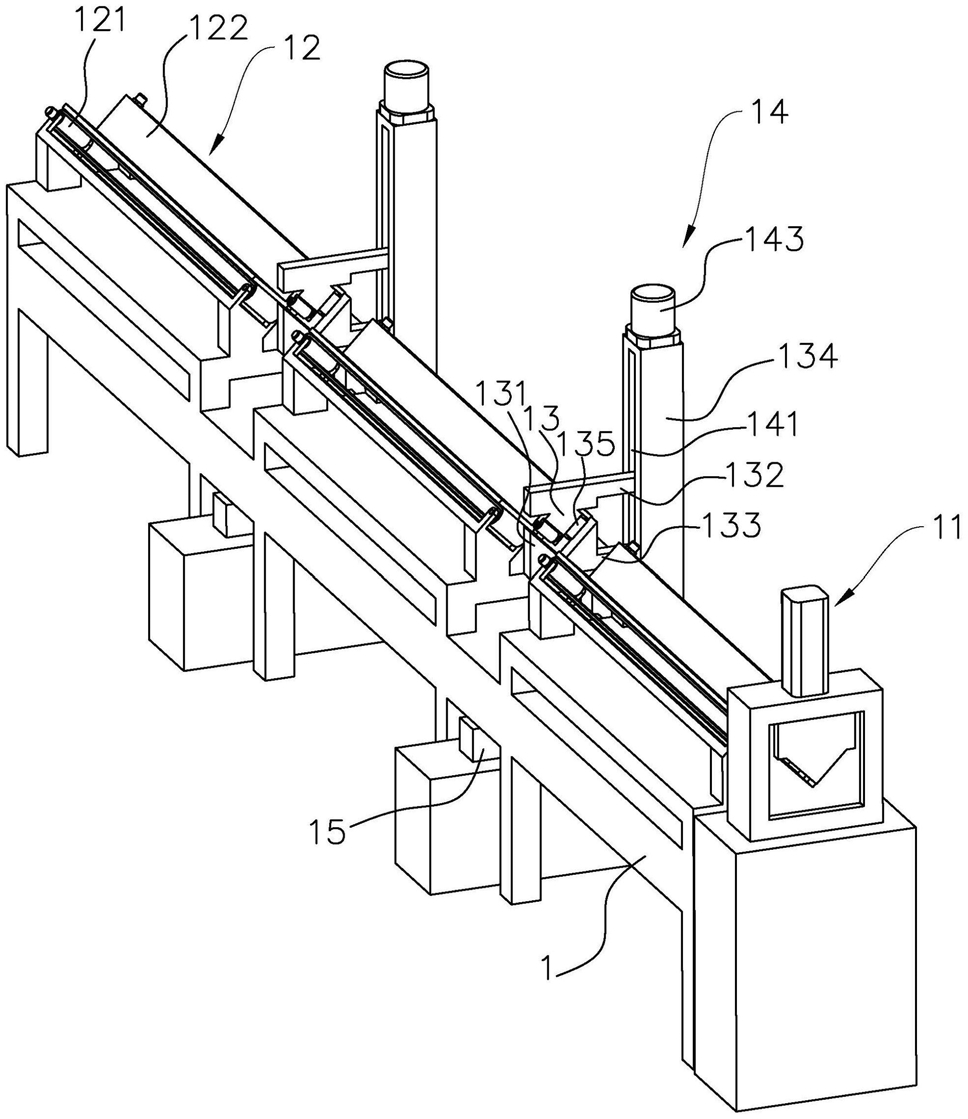

1.一种稳定夹持的角钢生产线,包括支架(1),支架(1)一端固定连接有剪切机本体(11),剪切机本体(11)侧壁对应支架(1)顶部的位置处开设有进料口(111),其特征在于:支架(1)顶部设置有多组用于推送角钢的推送组件(12),所有推送组件(12)沿支架(1)的长度方向排列;

支架(1)顶部滑动连接有多块限位块(13),限位块(13)均能够沿竖直方向滑动,所有限位块(13)沿支架(1)的长度方向排列设置,支架(1)对应每块限位块(13)下方的位置处均滑动连接有支撑块(131),支撑块(131)均能够在竖直方向上滑动。

2.根据权利要求1所述的一种稳定夹持的角钢生产线,其特征在于:支撑块(131)一侧均固定连接有沿支架(1)的宽度方向设置的支撑杆(133),限位块(13)靠近支撑杆(133)的一侧均固定连接有平行于支撑杆(133)设置的限位杆(132),支架(1)对应限位杆(132)远离限位块(13)的一侧位置处滑动连接有驱动块(134),驱动块(134)能够沿支架(1)的宽度方向滑动,限位杆(132)和支撑杆(133)均滑动连接于驱动块(134)上,限位杆(132)和支撑杆(133)均能够在竖直方向上滑动,驱动块(134)上设置有用于带动限位杆(132)和支撑杆(133)滑动的滑移组件(14)。

3.根据权利要求2所述的一种稳定夹持的角钢生产线,其特征在于:驱动块(134)靠近限位块(13)的侧壁上开设有竖直设置的滑槽(141),限位杆(132)和支撑杆(133)靠近驱动块(134)的一端均滑动连接于滑槽(141)中,滑移组件(14)包括转动连接于驱动块(134)靠近滑槽(141)位置处的对丝螺杆(142),限位杆(132)和支撑杆(133)分别螺纹连接于对丝螺杆(142)两侧,驱动块(134)对应对丝螺杆(142)一端的位置处固定连接有驱动电机(143),对丝螺杆(142)固定连接于驱动电机(143)的输出轴上。

4.根据权利要求1所述的一种稳定夹持的角钢生产线,其特征在于:限位块(13)底部转动连接有两限位轮(135),两限位轮(135)沿支架(1)的宽度方向排列设置,两限位轮(135)的中轴线中轴线相互垂直设置且两限位轮(135)的中轴线交点位于限位轮(135)下方。

5.根据权利要求1所述的一种稳定夹持的角钢生产线,其特征在于:推送组件(12)包括设置于支架(1)顶部的两传送带(121),两传送带(121)沿支架(1)的宽度方向排列设置且两传送带(121)均沿支架(1)的长度方向设置,两传送带(121)顶面之间的夹角呈直角设置且两传送带(121)的顶面相互靠近设置。

6.根据权利要求5所述的一种稳定夹持的角钢生产线,其特征在于:传送带(121)表面均固定连接有由磁铁制成的吸附层(122)。

7.根据权利要求2所述的一种稳定夹持的角钢生产线,其特征在于:支架(1)对应驱动块(134)一侧的位置处固定连接有驱动气缸(15)的缸体,驱动气缸(15)的活塞杆沿支架(1)的宽度方向设置,驱动块(134)固定连接于驱动气缸(15)的活塞杆上。

8.根据权利要求7所述的一种稳定夹持的角钢生产线,其特征在于:驱动块(134)靠近支架(1)的侧壁上固定连接有橡胶层(152)。
