专利号: 2020201235946
申请人: 天津汇信幕墙装饰工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2025-02-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

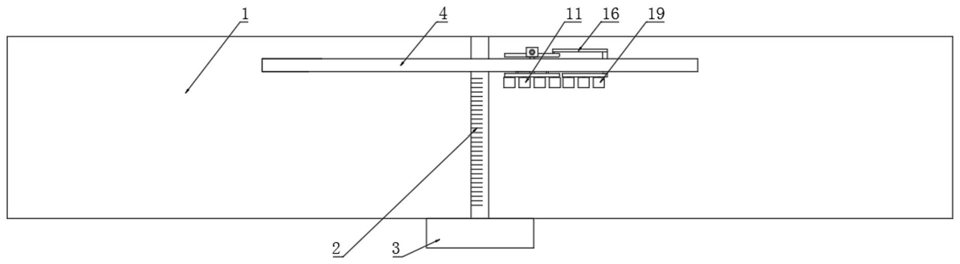

1.一种用于门窗制造的斜口平刨设备,包括工作台(1),其特征在于:所述工作台(1)的中部开设有刨头(2),所述工作台(1)相对应刨头(2)位置的正端固定连接有刨头座(3),所述工作台(1)相对应刨头(2)位置的顶部固定连接有挡板(4),所述挡板(4)的中部开设有活动槽(5),所述活动槽(5)的内壁滑动连接有活动杆(6),所述活动杆(6)远离工作台(1)中部的一端固定连接有提升块(8),所述提升块(8)的表面固定连接有提升架(7),所述提升块(8)的内部螺纹连接有螺纹杆(9),所述活动杆(6)远离提升块(8)的一端固定连接有第一固定板(10),所述第一固定板(10)远离活动杆(6)的一端通过轴承转动连接有压力辊(11)。

2.根据权利要求1所述的一种用于门窗制造的斜口平刨设备,其特征在于:所述刨头(2)与挡板(4)斜交。

3.根据权利要求1所述的一种用于门窗制造的斜口平刨设备,其特征在于:所述螺纹杆(9)的底部通过轴承转动连接在工作台(1)的顶部,且螺纹杆(9)贯穿并延伸至提升块(8)的顶部。

4.根据权利要求1所述的一种用于门窗制造的斜口平刨设备,其特征在于:所述压力辊(11)的数量为四个,且四个压力辊(11)等距离转动连接在第一固定板(10)远离活动杆(6)的一端,所述压力辊(11)位于刨头(2)的上方。

5.根据权利要求1所述的一种用于门窗制造的斜口平刨设备,其特征在于:所述挡板(4)相对应第一固定板(10)位置的一端开设有限位槽(12),所述限位槽(12)的内壁活动连接有限位块(13),且限位块(13)固定连接在第一固定板(10)相对应限位槽(12)位置的一端,所述限位块(13)的数量为两个,且两个限位块(13)关于第一固定板(10)中点的竖直轴线为对称轴对称设置。

6.根据权利要求1所述的一种用于门窗制造的斜口平刨设备,其特征在于:所述提升架(7)和第一固定板(10)大小相等,且提升架(7)和第一固定板(10)关于挡板(4)中点的水平轴线为对称轴对称设置。

7.根据权利要求1所述的一种用于门窗制造的斜口平刨设备,其特征在于:所述提升架(7)远离挡板(4)的一端开设有滑槽(14),所述滑槽(14)的内壁滑动连接有滑块(15),所述滑块(15)远离提升架(7)的一端固定连接有牵引杆(16),所述牵引杆(16)远离滑块(15)的一端固定连接有传动轴(17),所述传动轴(17)通过轴承转动连接在挡板(4)的中部。

8.根据权利要求7所述的一种用于门窗制造的斜口平刨设备,其特征在于:所述传动轴(17)远离牵引杆(16)的一端固定连接有第二固定板(18),所述第二固定板(18)的中部通过轴承转动连接有预压辊(19)。

9.根据权利要求8所述的一种用于门窗制造的斜口平刨设备,其特征在于:所述牵引杆(16)和第二固定板(18)均倾斜设置在挡板(4)的前后两端,且牵引杆(16)和第二固定板(18)的倾斜角度相等。
